清华天河Pccad2016是一款需要AutoCAD支持的CAD绘图设计软件,可自动对用户指定的图纸进行排图,并提供多种可选的排图文件方式,用户可自由选择,同时它还提供图纸功能可进一步方便用户对于图纸的选择,用户在选择的图纸的同时可直接修改图纸中排图参数和调整作图效果。在以往的CAD程序中,计算机作图的过程往往和一般工程制图的习惯不一致,借此用户很难在短期内掌握切实的制图技巧,而软件的作图思路则完全和用户一致,即使是对计算机完全不懂的用户也能在一定的时间内部掌握Pccad的绘图技巧。小编给大家带来了清华天河Pccad2016破解版下载,数据包内附带破解文件,可以完美激活软件,解锁软件中被限制的很多功能,用户就可以免费、无功能限制使用了,欢迎有需求的用户前来本站免费下载体验!

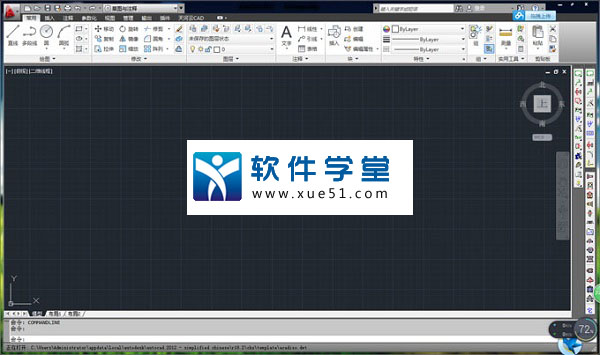

清华天河Pccad2016破解版

破解说明

1、下载并解压清华天河Pccad2016破解版安装包压缩包,然后进入setup文件夹,双击运行setup.exe安装程序进行软件原版安装,根据安装向导提示完成软件安装

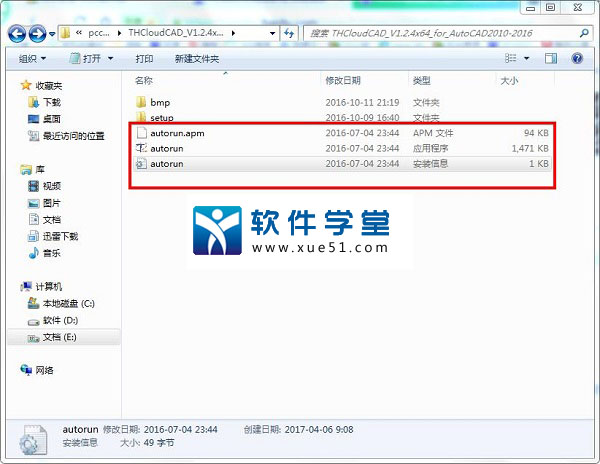

2、软件安装完成后,进入软件安装路径,将“autorun.apm”、“autorun.exe”和“autorun”这3个破解文件复制到软件安装路径下即可激活软件

使用教程

如何自定义标题栏教程:
1、用ATT命令设置自动填充的内容,如设计者,制图者,零件名称等
2、各个内容用ATT命令逐步添加完成
3、点击天河PCCAD—系统维护——自定义标题栏,然后根据提示完成标题栏制作。制作好的标题栏会自动保存在PCCAD安装目录下的title文件夹。插入图框时选择自定义的标题栏名称即可

软件特点

1、绘图效率高
利用PCCAD,可使绘制工程图的速度较直接使用 Bricscad 加快5-8倍,远高于同类软件的绘图速度。
2、功能细致实用
PCCAD以功能细致实用见长,可以满足用户绘图、设计和管理等各方面的需要。
3、系统稳定可靠
PCCAD稳定可靠,具有自我保护功能,不会出现死机和丢失数据的现象,这是市场上大部分同类系统无可比拟的优点。
4、直观、易学的人机交互界面
在以往的CAD系统中,计算机作图的过程往往和一般工程制图的习惯不一致,使得工程人员不能在短期内掌握,而PCCAD作图的思路和工程人员的习惯完全一致,即使计算机操作不熟练的工程技术人员也可在三天内学会,半月内熟练使用PCCAD。
5、制图完全符合国家标准
PCCAD系列软件已率先通过国家机械CAD标准化审查,利用PCCAD绘制的工程图纸完全符合国家标准的制图规范。
6、方便的二次开发手段
利用PCCAD提供的二次开发工具,设计人员就可以方便地扩充PCCAD的功能,建立自己的符号库和零件库,迅速开发出适合本行业、本企业专用的微机CAD系统。
7、支持用户化定制
PCCAD的标题栏、明细表及标题栏、明细表数据提取等许多地方都对用户完全开放,提供给用户更人性化的工作空间。
8、丰富的资源利用和数据交换
标题栏、明细表以及表格的填写均支持各种资源的调用,如:通用资源、通用编码、通用导入导出、工程计算器、用户词句库等等

功能特色

1、汉化及汉字功能
1)可利用中文Win2000等系统的输入方法和优秀特性,方便地输入汉字及特殊符号;
2)提供了机械行业专业术语词句库(单独模块),用户可在图纸上任何需要文字的地方采用词句库输入汉字。词句库容易维护,您可方便地建立本行业、企业专用的词句库。文字标注时,只须在词库中点选即可,技术要求等可在瞬间完成(利用已有技术文档,稍加改动即可),此项功能可大大提高用户的文字标注速度。
2、系统初始化
启动PCCAD软件后,系统自动进行初始化设置,将符合国标的图层、线型、颜色、字高等设置完毕;若用户有特殊要求,比如一些大的企业、设计院, 经过长时间的Bricscad使用,已经形成了自己的一套体系(如:图层名称、颜色等的定义),如果二次开发软件不能适应这一情况,将会给企业造成很大的麻烦,PCCAD在这方面解决的非常好,您只需打开《PCCAD.dwt》,通过简单的编辑工作,即可使PCCAD系统软件快速地适应用户已有的系统设置及习惯。
3、图纸设置
在同一个对话框中设置图幅、装订线、分区、对中符号、比例、标题栏、附加栏等,图层、颜色、线型、标注比例统一,符合国标,切换方便。软件自动维护图纸比例,用户无须进行繁琐的比例换算,尤其是在绘图进程中改变比例时,TH-PCCAD会自动更新相关设置,在这一点上PCCAD领先于同类软件,确保了工程技术人员专注于产品的开发、设计工作,充分发挥了微机的计算优势。
4、绘图设计模块
在Bricscad提供的绘图功能基础上,根据工程设计和制图的实际需要,增加了下列实用的绘图功能:
1)绘图工具:切线、角分线、放射线、中心线、 波浪线、精确矩形等。可全面提高绘图速度,给人以面貌一新的感觉,使 PCCAD软件绘图速度远远地领先于同类软件。
2)构造工具:截交、动态延伸、工艺特征生成方便快捷,一个工艺特征生成命令即可完成16种可再编辑的常用的零件结构特征;生成的工艺特征可以随时进行直观的再编辑,构成了PCCAD的又一特色。
3)视图创建:主视图生成后,可自动生成正交视图、剖视图、方向视图的辅助视图,并自动生成标记符号,使得视图创建工作轻松、快捷。
4)局部放大:将某一图形的局部,自动放大到所需的比例,生成局部放大视图,无需重画。
5、工程标注
在一张完整的机械工程图纸上,各种工程标注的工作量绝不亚于绘图工作量。所以,一个快捷实用的工程标注模块是一个高质量的CAD软件不可缺少的重要组成部分,PCCAD 系统根据机械制图的国家标准, 提供了齐全的标注功能:
1)智能标注、尺寸标注、尺寸公差、形位公差、粗糙度、倒角标注、圆孔标记、焊接符号、引线标注、基准符号、视图标记等,尤其是“智能标注”,只须一个命令,即可自动识别直线、圆、圆弧、角度等,加上相应的符号,完成90%的尺寸标注工作,并且所有标注均可方便地编辑;
2)国标公差库,可自动检索并优选公差值,具有自动找基点、自动垂直等智能功能, 无需再翻手册。
6、国标符号库、零件库
根据国家颁布的最新标准,提供完整齐全的国标符号库、零件库;
1)国标符号库:仪器仪表符号、电器符号、液压符号、运动符号等,所有国标符号极易查找,只须轻轻一按,就可快速调出
2)标准零件库:螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型材(钢)等,标准件库视图齐全,均为参数化图库,只须点中尺寸参数,即可得到所需零件,节省大量重复劳动,节约大量时间,集中体现了CAD系统的优越性。
7、用户符号库、零件库
PCCAD系统提供用户自建符号库(单个视图)、零件库(多个视图)的工具,界面直观、友好、极易操作,并可进行多层次管理,很快即可建立成为用户自己的CAD系统,完全避免绘图、设计工作中毫无意义的重复工作。
8、参数化设计及参量化图库
在企业的产品开发、设计过程中,有大量的零件、图形是相似的,甚至只是尺寸大小的变化。利用PCCAD系统的参数化设计功能,用户仅需画一次该图形标上尺寸变量,即可进行参数化设计;并可入到参数化图库中。需要时只须赋与变量新的尺寸数值,立刻得到所要的零件图形,完成系列产品设计与修改,最大限度地减少用户的重复劳动。需要指出的是:PCCAD软件在建库时能处理复杂的主从尺寸、约束尺寸关系,真正符合用户建立行业标准件、常用件的实际需要。
9、特征设计和特征库
PCCAD系统针对常用的孔、孔阵、中心孔、轴等建立了特征库,便于用户进行特征设计,技术人员无须“一笔一笔”去画,只须输入相应参数,瞬间即可自动生成图形,尤其是轴的设计生成器,支持圆柱、圆锥、螺纹、键、孔等的设计,完全面向对象,直观显示各个轴段,所见即所得。特征设计模块真正体现了CAD的“设计”功能,是微机二维CAD系统软件的发展方向,因此,特征设计是PCCAD系统最重要的特点之一,也是PCCAD软件领先同类软件的一个重要原因。
10、图纸装配
1)可对调入零件进行定位、消隐等处理,方便地生成装配图;
2)提供了丰富的序号标注、明细表自动生成与编辑功能,首创序号与明细表双向关联,修改任一标注可自动修改另一 标注,明细表全自动生成、更新。且标注内容与专业术语词句库建立了联系,无需键盘输入,即可快速输入所需内容;
3)明细表汇总是机械设计过程的重要组成部分, 一般要占绘图工作量的1/4左右, PCCAD系统可统计各种零件的数量,并输出基本件表、标准件表和外购件表等,供统计、打印、采购及与其它管理系统共享,为企业实施CAPP、MRP-Ⅱ、CIMS集成做准备。
11、自动排图
1)自动对指定图纸进行排图,并提供多种选择排图文件的方式;
2)提供图纸过滤功能,进一步方便图纸的选择;
3)可通过修改排图参数调整排图效果,并在排图前预览到最终排图效果。

常见问题

一、在装配图中标注的序号,以后再打开发现序号的大小和下面的下划线长短发生了变化,这个问题怎样解决?
1、序号大小的变化有两个原因:一个是标注序号后,图幅比例又进行了调整,这种情况您可以拖放序号的夹点重新安放合适的位置;另一个就是您在绘制完该图后,曾在绘制其它图纸时修改过序号的尺寸,这与模板没有关系,是由于尺寸设置记入了注册表,所以请尽量不要随意修改序号尺寸,保持各文件的设置统一就不会发生类似现象。调整方式嘛还是拖动夹点或修改尺寸控制(不建议该方式)
2、您用的是哪一版本的PCCAD?您说的问题在PCCAD2004及以前版本中是不可能修改的没,因为是程序中已固定宽度,但PCCAD2005中已可以修改(请看PCCAD帮助中的新功能介绍),修改方法是首先查看您的明细表用的文字样式(如果您没修改,默认是PC_TEXTSTYLE),然后修改文字样式(style),选择您使用的文字样式名称(如PC_TEXTSTYLE),然后再修改“宽度比例”的值,点取“应用”,最后重新绘制明细表(MX)即可
二、软件中的标注文字可以固定在尺寸线中间吗?
对于已标注的尺寸,需要单独编辑(可双击直接编辑,在标注窗口中的高级选项中,在左右位置的图片上点鼠标,选文字在中间的图片,然后选中风格保留,就OK啦)。如果希望保留文字居中的设置,打开模板 PCCAD.DWT,在该文件中将文字居中的设置进行保留,保存。以后新建的DWG文件中,尺寸标注的文字都会居中了
三、在软件中如何更改标注精度?
在进行标注的过程中根据命令行提示按空格修改标注文字,在“标注内容”窗口中修改精度后,点“高级”按钮,再选择“风格保留”。以后的标注精度,就是根据你的设置进行
四、系列化零件库不能调用?
单独安装系列化零件库后,在运行 TH-PCCAD  2010setupSupportTHBASEsetup.exe即可正常调用零件库
