广联达BIM安装算量软件是一款非常专业的工程计算工具，它的功能强大，在业内算是非常顶尖级别的应用了，它可以给用户们带来最新最全面的工程安装计算信息。对于一些精彩接触工程方面的人员来说肯定知道当设计好一个方案的时候就需要计算这个设计方案的各种信息，这款软件的计算范围就非常的广泛，各种图纸的标注都可以识别，比如一些图标，选线标识以及各种填充标注等等，基本上设计图纸上面的东西都可以识别出来，软件的操作也是非常简单的，只需要将CAD图纸导入到软件当中之后就会自动检测到各种信息，然后就开始计算各种情况，相比于人工计算来说，它的工作效率真的好太多了，而且基本上不会出现什么错误，非常的方便，除了CAD图纸之外，它还支持各种其它的文件，比如PDF图片，revit模型等等，在这小编给大家带来了
广联达BIM安装算量软件破解版，内置了破解并且不需要安装，直接解压就能免费体验，有兴趣的快来试试吧！
软件特色
1、协同办公和云服务，体验全新的协同模式。
2、核心功能持续优化，满足多样化算量需求。
3、出量结果更加精细，多维核查方便又清晰。
4、建模效率大幅提升，极大提高工作幸福度。
5、产品更加易学易用，零基础用户快速掌握。
6、全新积分商城上线，用软件即可瓜分豪礼。
广联达BIM安装算量怎么用
安装计量中导出excel有下面多个地方可以导出
绘图界面：点击【图元查量】左键在绘图区选择图元，下方会出现所选择图元的工程量，可以导出excel。
分类工程量界面：在工程量界面点击【分类工程量】在弹出的窗口下方有导出excel。
表格输入界面：表格输入后，在窗口右上角点击导出数据。

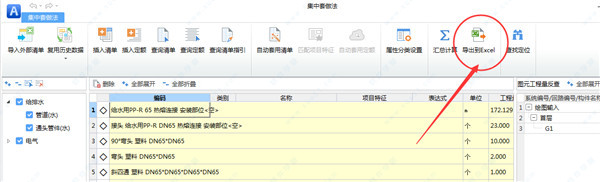

套做法界面:在集中套做法界面在每个专业报表下都有导出到excel。
报表预览界面：点击报表预览界面---导出数据--导出到excel文件/导出到已有的excel文件。

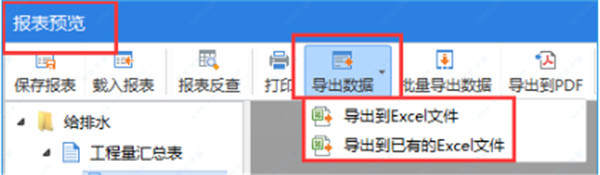

场景一：如果需要导出一张表
方法：工程量---汇总计算---报表预览---【导出数据】---导出到Execl文件或导出到已有Execl文件。）

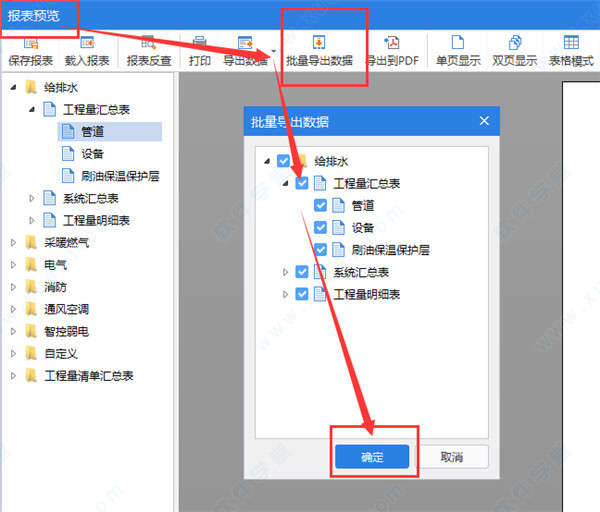

场景二：如果需要批量导出报表
方法：点击【批量导出数据】---选择需要的报表---确定即可。（该功能可以一次导入一个专业或多个专业的报表）
备注：如果需要计算式报表，建议导出工程量明细表即可。
软件功能
【工业管道】广联达BIM安装算量新增工业管道专业，提升软件算量的全面性和工作效率。
【全模型实体显示】土建模型共享、选择起点线缆实体化、实体支架及模型精细化显示，提升软件整体效率。
【灵活出量】地下的工程量分开计算，更好的满足套项需求。
【易用优化】新增单项工程功能、设备图例私有化及一键提量优化，使软件更易学易用。
【智能化识别】广联达BIM安装算量新增隔盏回路、电系统树、照明管线批量识别等功能，使建模更方便快捷。
【云】造价云看安装模型、安装模型看价格、云端模型存储，随用随下提升软件整体效率。
使用帮助
一、识别管线
1、有标识的先识别带标识的—回路标识识别。
2、没有标识的可以选择回路识别或者直接用选择识别。
注意：一定要清楚电气专业的识别顺序。
广联达GQI2021
二、桥架
1、新建一个工程，导入首层弱电平面图。
2、点一下导航栏的智控弱电—电缆导管。
3、再用选择识别---选中需要识别的桥架。
选的时候选中，中间那根线进行识别。
4、识别管线。
5、设置起点。
6、汇总计算。
7、查看工程量。
8、布置立管。
三、先识别卫生器具，再识别管道，最后识别阀门法兰
1、图例识别卫生器具。
2、选择识别管道。
3、图例识别阀门法兰。
4、选择识别立管。
5、延伸水平管。
6、识别管道上面的附件，如阀门，用图例识别。
7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道。
四、通风空调
1、先识别风管，在识别通头。
识别风管，可以采用自动识别、选择识别。
2、在识别风管上面的风管部件如：风口。
识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西。
五、消防
1、先识别喷头：采用图例识别。
2、在识别管道：有标识的采用标识识别。
没有标识的时候采用自动识别。
3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。
4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好。
5、CAD操作设置：只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。
