组态王软件官方版v7.5免费版

大小:445.4MB语言:简体中文类别:工程建筑

类型:国产软件授权:免费软件时间:2024/7/7

官网:

环境:Windows10,Windows7,WinVista,WinXP

安全检测:无插件360通过腾讯通过金山通过瑞星通过

本地下载

组态王这款软件是一款非常专业的工业生产中的监控系统软件,这款软件内置CAD导入、二次授权、多语言组态、分辨率转换等等非常多的功能,可以通过这款软件满足用户的各种需求,面向的市场主要是低端的自动化市场,这款软件主要是为了实现企业一体化目标而生,像现在的企业在经营的时候会产生非常多的数据,而经营可以说是非常的离不开数据的,数据从某些方面可以说是能帮助经营者预估和决策一些经营的方针,今天小编带来的版本是组态王软件官方版,这个版本是官方发行的版本,同时软件内还内置了非常多的大量的图形元素和图库精灵,能满足用户很多的需求,而且用户在使用的时候还是完全免费的,有需要的朋友可以从本站下载体验。
组态王软件官方版

软件特色

1、这是一款新型的工业自动控制系统。
2、以实现企业一体化为目标开发产品。
3、为企业提供数据汇总、分析及管理的有效平台。
4、提供了丰富的、简捷易用的配置界面。
5、内置大量的图形元素和图库精灵,满足所需所求。

安装教程

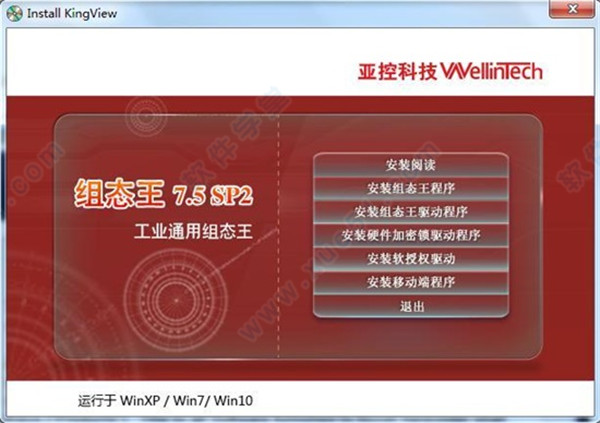

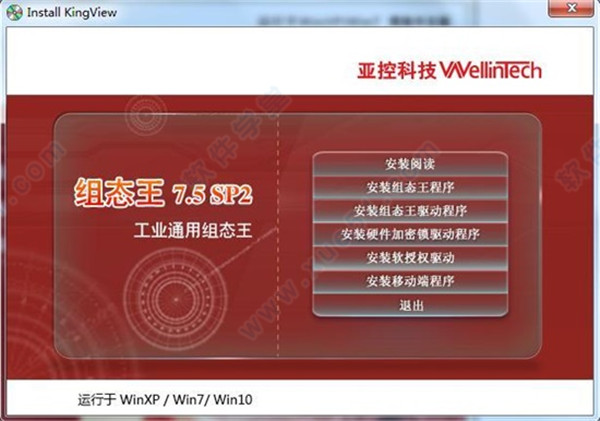

1、从本站下载解压后找到对应的“.exe”安装向导,安装程序界面如下,点击安装组态王程序。

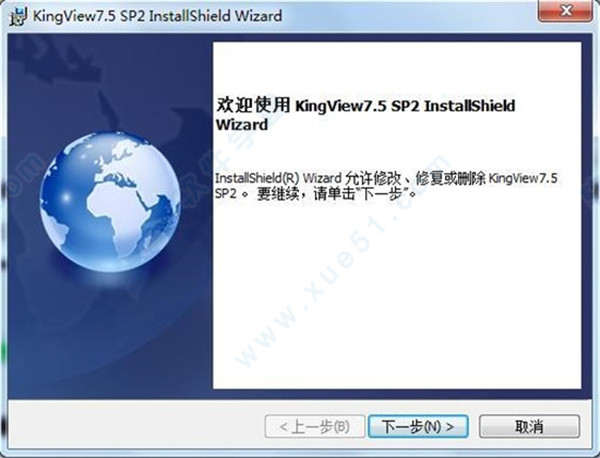

2、向导说明,直接点击下一步。

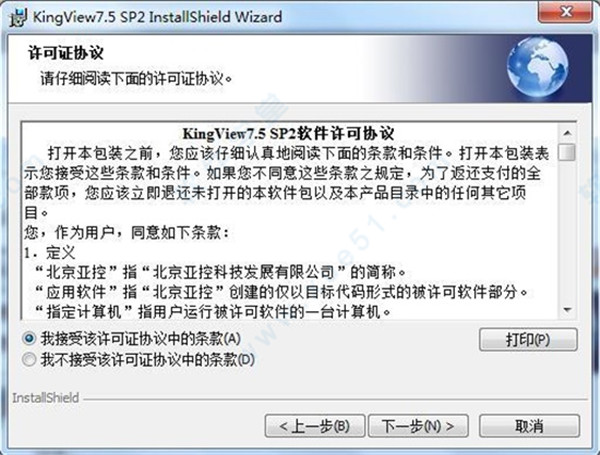

3、软件安装协议如下,点击我同意软件安装协议,再点击下一步,继续安装。

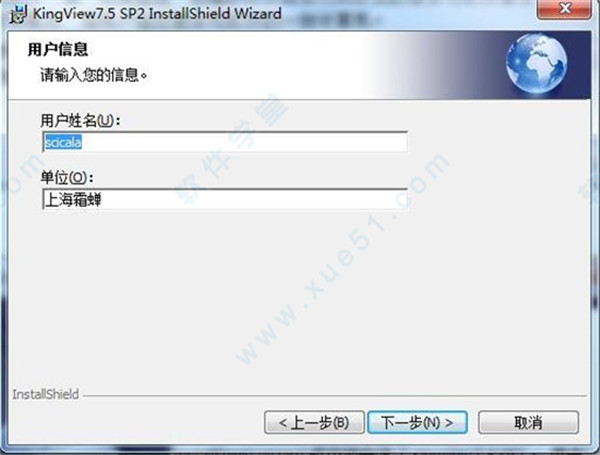

4、有就填写,无就默认就可以了,点击下一步。

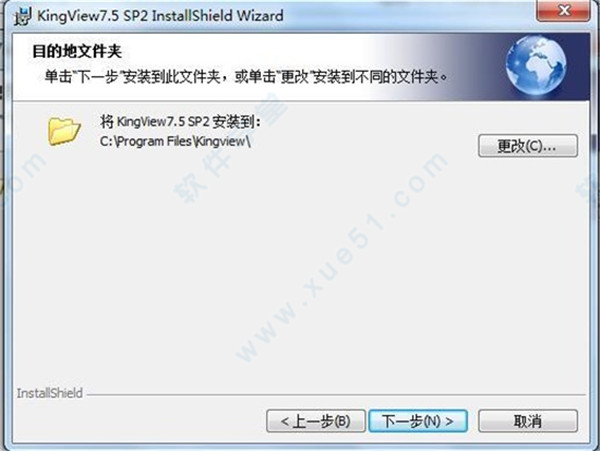

5、软件默认安装在C盘,默认安装位置即可,点击下一步。

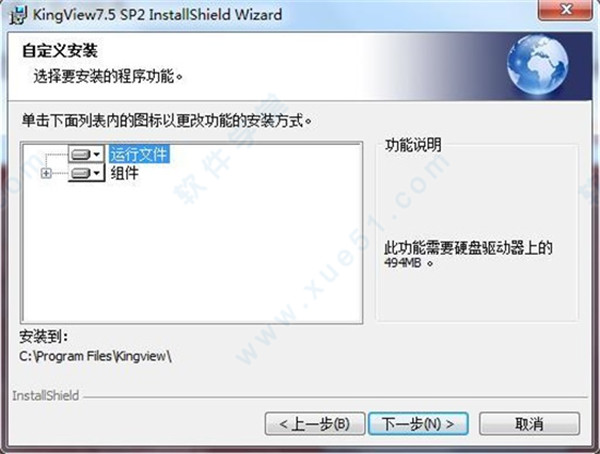

6、选择对需要安装的组件,点击下一步。

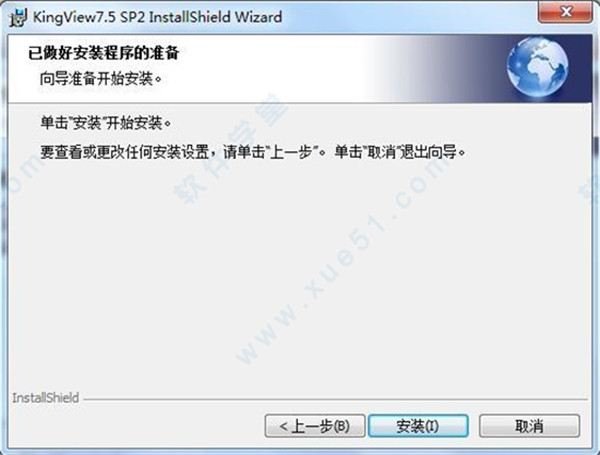

7、确认安装信息无误之后点击安装即可。

8、请稍等2-3分钟安装完成。

9、安装完成。

10、点击安装组态王驱动程序。和上面的类似,跟着安装向导即可。

核心功能

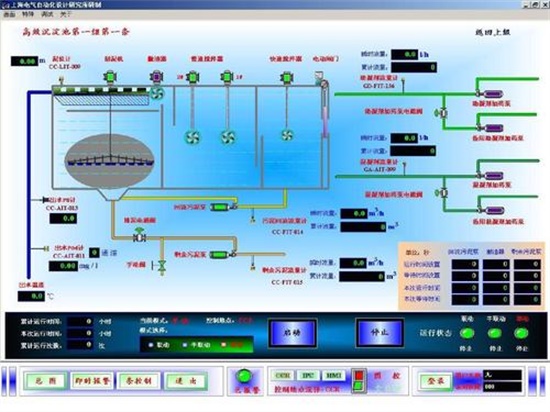

1、流程图监控功能。
2、完整的脚本编辑功能。
3、实时趋势监视功能。
4、全面报警功能。
5、历史数据管理功能。
6、报表展示功能。
7、历史数据查询功能。
8、历史趋势图纸。

组态王使用教程

一、建立工程项目
1、点击菜单栏上的"新建"。

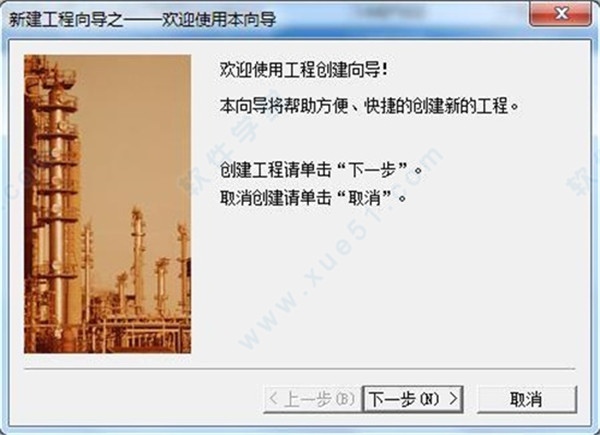

2、直接点击下一步,继续安装。

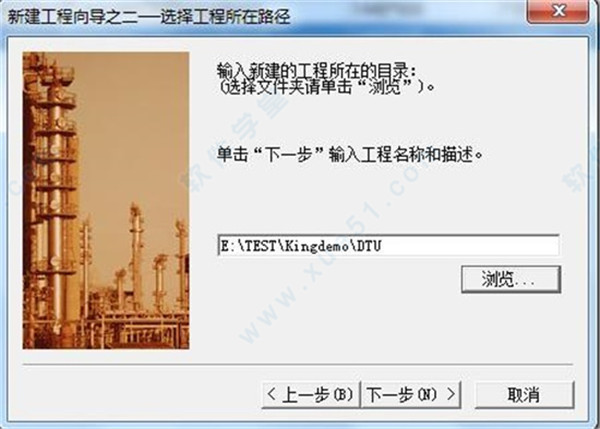

3、点击“浏览”选择存放工程的目录,点击“下一步”。

4、工程名称填写DTU ,陆“完成”。

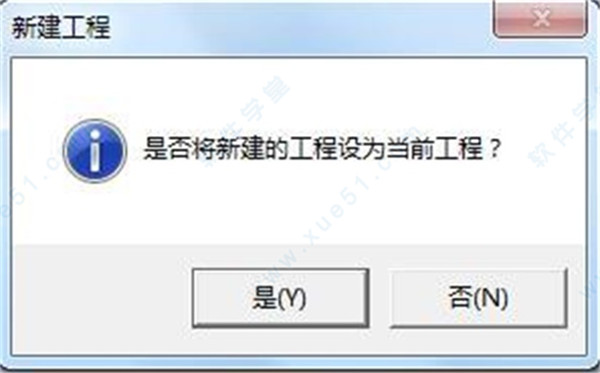

5、选择“是”,把新建工程做为当前工程。

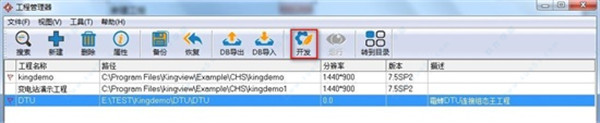

6、选择“开发”进入项目开发界面。

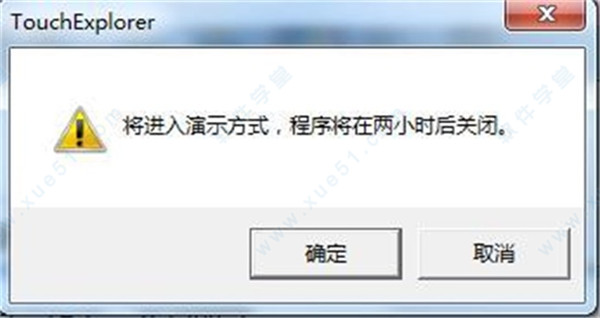

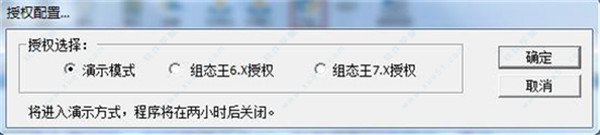

7、因为软件是免费版的,只能使用2小时,就要重新打开软件,选择演示模式,确定。

8、点击确认即可。

二、建立KVCOM虚拟设备

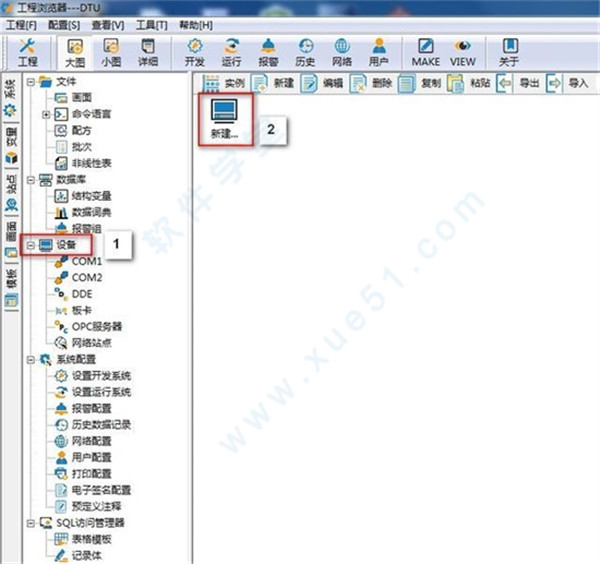

1、点击左侧的“设备”,然后双击右侧的”新建”。

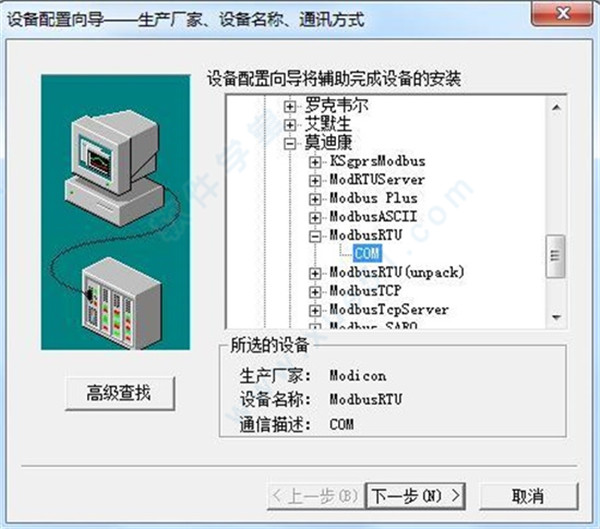

2、在弹出的对话框选择,设备驱动 ->PIC- ->莫迪康->ModbusRTU->COM选择别的也是可以的,这里以此为例, 然后点击"下一步”。。

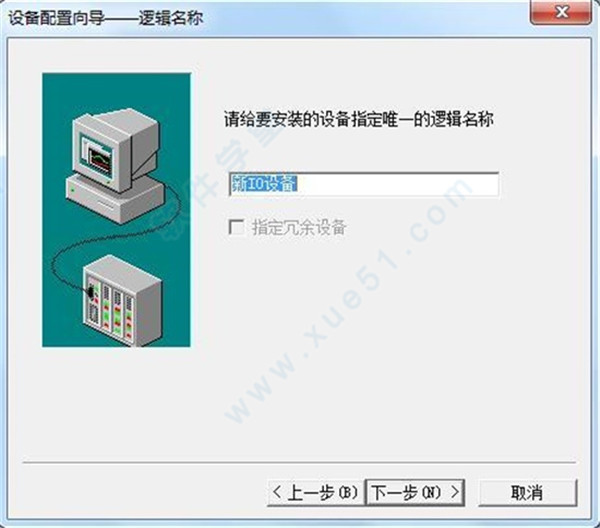

3、根据需要更改名称,这里保持默认,下一步。

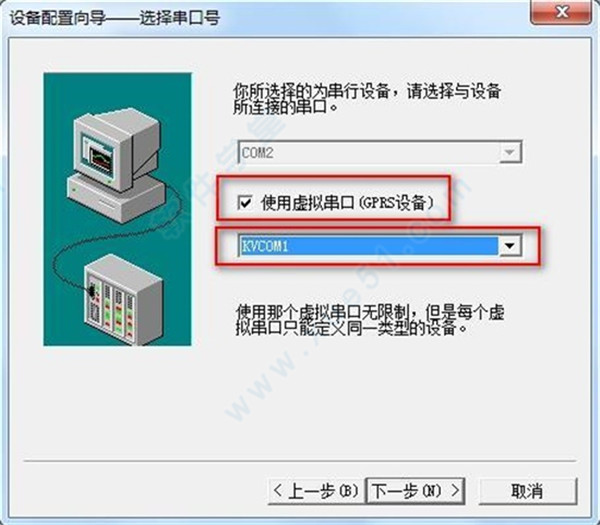

4、把使用虚拟串口打勾(GPRS设备) ,根据需要选择要生成虚拟口,这里以选择KVCOM1为例,然后点击下一步”。

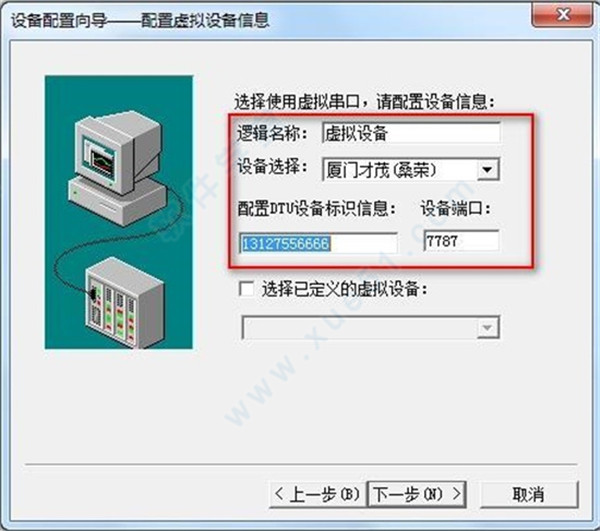

5、在对话框中按如下设置。

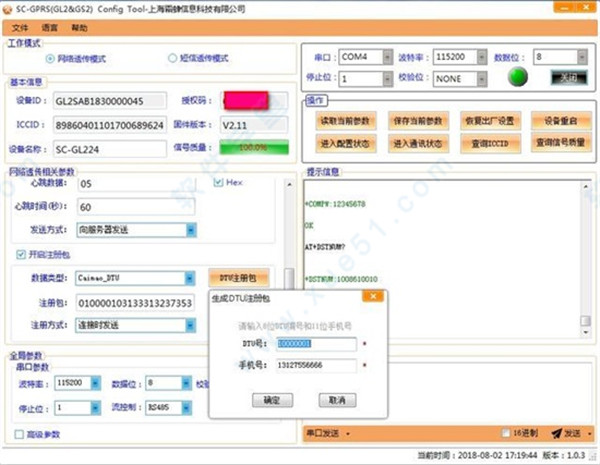

6、霜蝉DTU配置如下。

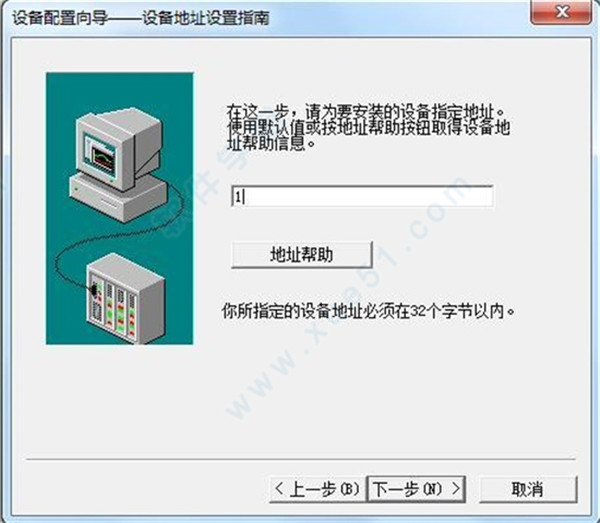

7、Modbus的从机地址,根据下位机而定,这里以1为例,陆下一步"。

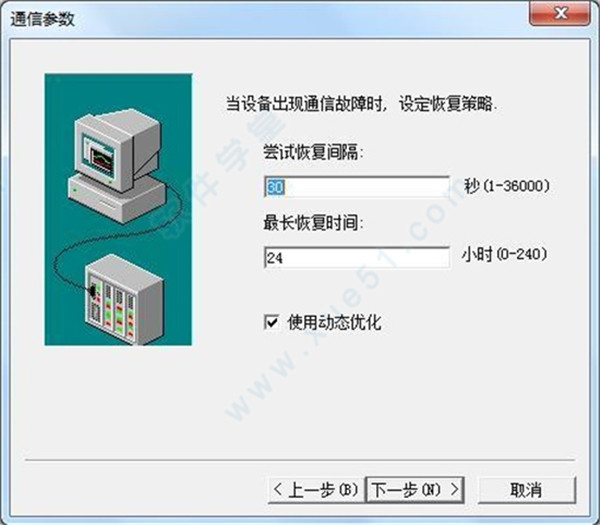

8、保持默认,点击‘"下一步。

9、点击完后即可。

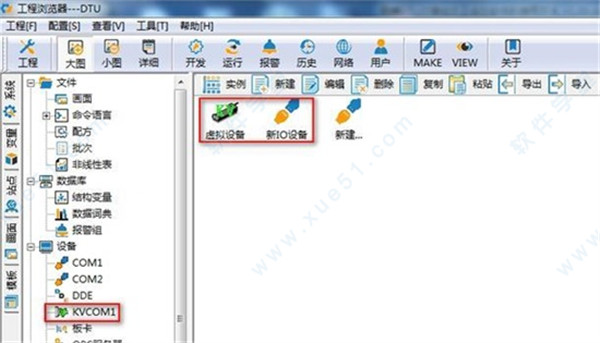

10、回到主界面,可以看到生成了刚刚建立的设备。

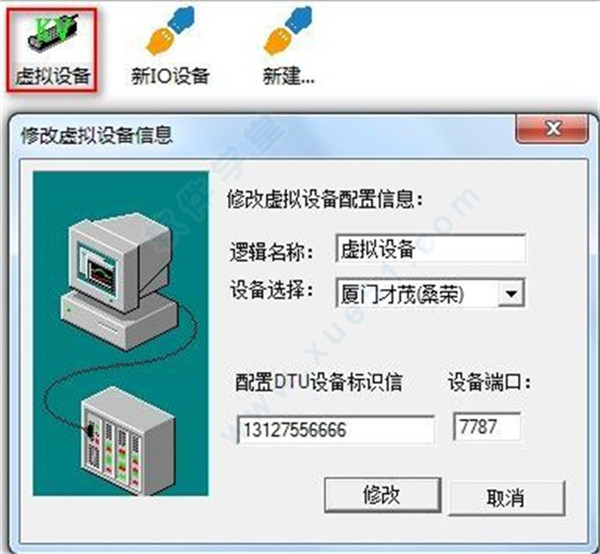

11、如果要更改设备标识( SIM卡号) 13127556666和端口7787 ,只要双击"击虚拟设备”,就可以更改了。

常见问题

1、变量设定中最大(小)值及最大(小)原始值的意义?
答:最大(小)值是变量在现实中表达的工程值(如:温度、压力等)的大小,而最大(小)原始值是采集设备中[寄存器]数字量的最大(小)值(如板卡中的819-4095等)。一般对于板卡设备此值为物理量经AD转换之后的值,如12BitAD此值范围0~4096、16BitAD为0~65535,对于PLC、智能仪表、变频器,其本身已将物理值转换为工程值所以此时最大(小)值与最大(小)原始值在设置时是一致的。
2、为什么变量无法删除,如何删除变量?
答:在组态王软件中,只有未使用的变量才能被删除,因此在删除变量之前,必须去掉在画面或命令语言、控件引用处,等处与之有关的连接,如果还是无法删除,在工程浏览器中执行工具-更新变量计数命令,重新统计变量,在变量使用报告中可以查询变量是否还在某些地方使用,将其连接断开后,利用工具-删除未用变量将变量删除。
3、工程运行时,显示通讯协议组件失败?
答:设备驱动安装错误:1、安装新的驱动2、在开发状态下从新连接设备,如果还是有错误,请联系驱动部索要新的驱动程序
4、光盘上的典型案例无法打开?
答:将工程拷贝到硬盘上将属性改为存档即可
5、如何在打开机器时自动进入组态王?
答:将touchview快捷方式拷贝到系统开始\程序\启动中
6、怎样把工程文件变小?
答:可以删除*.AL2(报警信息文件),*.REC(历史记录文件),*.111文件(*.pic文件的备份文件)的文件。
