西门子PLC编程软件step7 v5.5 sp2中文版32&64位

step7是应用在S7-300、S7-400、ET200等产品的西门子PLC编程软件。在SIMATIC工业软件中有着举足轻重的地位，广泛应用在SIMATIC S7、M7、C7等西门子系列工控产品，step7 v5.5能提供多种功能，包括硬件配置和参数设置、通讯组态、编程、测试、启动和维护、文件建档、运行和诊断功能等。STEP 7的所有功能均有大量的在线帮助，帮助使用者更好操作以及设置。西门子PLC编程软件是非常受欢迎plc编程工具。
本站提供step7 v5.5 sp2中文版下载，支持32和64位系统，附有授权下载，以下是详细的安装步骤。

安装教程

1、下载安装包，用2345好压解压后，双击setup.exe开始安装
ps：请将解压后的文件拷贝到没有中文路径的目录下

2、选择我接受...

3、这里选择组件，默认全选即可

4、选择我接受对系统设置的更改

5、安装开始，

6、填入用户信息

7、这里选择“典型”

8、勾选“简体中文”

9、确认安装信息，点击“安装”

10、安装完成，点击是，重启电脑即可

11、接下来是对软件进行授权，打开小编提供的授权程序SIEMENS-Chinese.exe，点击授权B-安装所有授权

12、运行桌面快捷方式SIMATIC Manager运行软件。

Step7安装重启问题解决方法

1、按win+R打开运行，输入regedit，打开注册表编辑器

2、找到HEEY_LOCAL_MACHINESYSTEMCURRENTCONTROLSETCONTROLSESSION MANAGE下的
PendingFileRemameOpeaations键

3、删除它就可以了，这是每次重启电脑都会自动生成的，所以删除不会有影响，我们删除以后就可以打开Step7了

新特性

一、操作系统
自V5.5版本的STEP 7起，支持操作系统MS Windows 7 Professional、Ultimate和Enterprise(标准安装)。
组态和诊断硬件
1、自V5.5版本的STEP 7起，可以从多台IO控制器创建I设备。
2、自V5.5版本的STEP 7起，可使用PROFINET共享设备功能。
3、自V5.5版本的STEP 7起，可以动态分配IP地址和设备名称。
4、自V5.5版本的STEP 7起，可以为多个域组态介质冗余。
5、自V5.5版本的STEP 7起，可以为IO设备组态等时模式。
6、自V5.5版本的STEP 7起，可以直接从"Windows开始菜单"安装硬件升级程序。
7、自V5.5版本的STEP 7起，可以管理Web服务器的用户权限。
8、自V5.5版本的STEP 7起，可以通过安全的HTTPS连接访问CPU的Web网页。
9、自V5.5版本的STEP 7起，可以为TCP连接组态保持激活时间。
10、自V5.5版本的STEP 7起，可以同时为一个以上的模块下载I&M数据(使用多项选择)。
当前操作期间的组态更改(CiR)
对STEP版本进行升级时，STEP 7 V5.4版本之前(包含V5.4)关于用于PROFIBUS的RUN模式中的硬件配置(CiR)限制不再适用于V5.5版本。
二、标准库
1、从STEP 7 V5.5版本起，通过为CPU的集成PROFINET接口的程序控制的组态添加了SFB104 "IP_CONF"，以此扩展了系统功能。
2、从STEP 7 V5.5版本起，通过添加用于启用或同步用户Web网页的SFC99 "WWW"扩展了系统功能。
3、从STEP 7 V5.5版本起，通过添加用于接收数据记录的SFB73 "RCVREC"和用于使数据记录在I设备上可用的SFB74 "PRVREC"扩展了系统功能。这些SFB仅对S7-300 CPU有效。
4、自V5.5版本的STEP 7起，扩展了带SSL-ID W#16#xy9C的系统状态列表。这提供关于已组态的工具转换器及其工具的信息。
5、自V5.5版本的STEP 7起，包括以下S7通信的FB：FB28 "USEND_E"、FB29 "URCV_E"、FB34 "GET_E"、FB35 "PUT_E"。这些FB仅用于S7-300 CPU，且仅位于通过集成PN接口的连接上。
6、自V5.5版本的STEP 7起，以下两个通过Industrial Ethernet用于开放式通信的FB有了新名称：FB 210 (原名称："S5FW_TCP")现称为"FW_TCP"，FB 220(原名称："S5FW_IOT")现称为"FW_IOT"。
三、报告系统错误
1、自V5.5版本的STEP 7起，可以选择是否在启动CPU时评估从站的状态。
2、自V5.5版本的STEP 7起，在"消息预览"、"打印"和"打印预览"对话框中显示或插入消息的附加文本。
3、自V5.5版本的STEP 7起，还可以下载在HW Config中通过"报告系统错误"生成的块
四、系统诊断
自V5.5版本的STEP 7起，有两个"十六进制格式的诊断"对话框：一个对话框用于PROFIBUS从站，另一个对话框用于PROFINET设备。
五、设置PG/PC接口
自V5.5版本的STEP 7起，无需安装附加软件即可使用USB编程器。已经在STEP 7中集成了所要求的功能。

使用教程

SIMATIC Manager就是STEP7编程界面，如下图所示，打开后，大家会看到软件自动弹处一个对话框，这个对话框就是工程建立的提示，一般可以通过此方法建立一个新工程。

点击NEXT，出现如下图，此时需要CPU name需要选择与其对应S7-300/S7-400 PLC的CPU型号一样。MPI不需要改变。

点击NEXT，出现如图，其中Blocks下拉框中，可以选择OB块，根据需要选择OB1以及OB100，通常只需要用到OB1。而Blocks下拉框下面是编程语言的选择，此时需要注意，我在这里选择的是梯形图语言也就是LAD，根据自己需要选择语言。

点击NEXT，然后FINISH，一个新的工程项目就成功建立了。出现如下工程界面。

根据编程需要首先，是“硬件组态”，点击SIMATIC 300 Station,右边对话框中双击Hardware，就可以进行硬件组态了。

硬件组态需要根据用到的PLC进行组态的。根据PLC所有模块的型号和排列顺序，在硬件组态对话框的右边进行各个模块的添加。组态完成之后，点击确定~~~注意：若只是进行仿真，可以跳过硬件组态这一步骤。

然后需要进行“地址分配表”的设定。点开S7 Program---双击Symbols

弹处地址分配表，此表主要是对编程地址和名称的定义。如图，我定义了一个输入I 1.0，和一个输出Q 4.0，并且定义了名称。当所有地址分配好之后，保存，并退出。

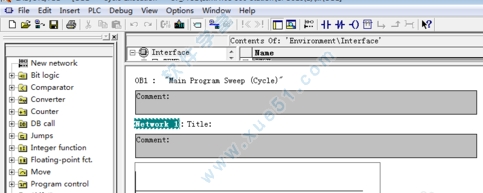

此时选择Blocks---双击OB1块，打开LAD编程界面。

编程界面中，左边是各个功能块和开关符号的添加、以及新网络的添加。根据自己的需要可以进行各种程序的编程。需要注意的是：若程序有错误，保存OB块时会提醒，编程对话框也会在下面提示；第二，OB100仅仅能实现扫描功能，若不需要可以不添加。
