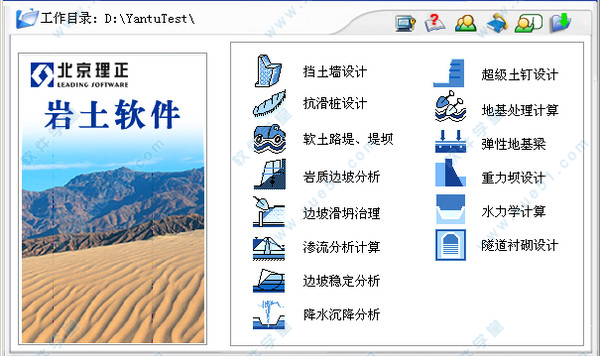

理正岩土7.0是北京理正官方发布的一款结构设计软件,专为结构设计人员开发,全名理正岩土工程计算分析软件,拥有多个不同的工程套件,包括挡土墙设计,超级土钉设计,抗滑桩设计,地基处理计算,软土路堤、堤坝,弹性地基梁、岩质边坡分析,重力坝设计,边坡滑坍治理,水力学计算,渗流分析计算,遂道衬砌设计,边坡稳定分析,建坡挡土墙和降水沉降分析。又称为理正结构工具箱,新版理正工具箱7.0破解版新增了许多实用功能,包括钢筋桁架组合楼板截面验算、压型钢板组合楼板截面验算、预应力圆形水池、单柱圆形基础、电杆基础抗倾覆验算、铁塔基础抗倾覆验算等是十几个新增功能模块。其中理正工具箱7.0中的型钢混凝土梁截面,主要计算包括钢混凝土梁正截面承载力验算、斜截面承载力验算、裂缝计算及构造检查等。同时支持钢骨混凝土结构设计规程及型钢混凝土组合结构技术规程的最新规范。本站提供
理正岩土7.0完美破解版下载端口,欢迎有需要的朋友免费下载使用。
功能特色
一、软土路堤、堤坝软土地基路堤、堤坝设计软件主要解决软土地基堤坝建设时,分析计算堤、坝的沉降及稳定性、地基承载力。
本系统可适用于均匀地层、复杂地层、复杂堤坝体路堤、堤坝的沉降及稳定、地基承载力,并提供多种软基处理措施(浅层处理、砂垫层、水平加筋、塑料排水板、超载预压、真空预压、粒料桩、加固土桩、管桩等)。
利用经验参数法、公式法计算沉降,对于主固结沉降可采用e-p曲线、e-lgp曲线、压缩模量、压缩系数计算。
本系统提供灵活、方便的固结度计算,有规范法及有限元法。适应于多地层、多排水层固结计算的有限元方法可正确得到不同位置、不同时间土体的固结度。使考虑复杂条件土体固结的路堤、堤坝稳定计算成为现实。
本系统提供多种稳定计算方法,由φ=0法、改进φ=0法、总应力法、有效固结应力法及有效应力法。并且充分考虑了公路、铁路、及水利行业的各自特点。尤其在堤坝稳定计算中,对水作用的考虑更加充分及完善。使技术人员应用得心应手。
二、岩质边坡分析理正岩质边坡(稳定)分析软件主要功能是分析计算简单平面、复杂平面、简单三维楔体、赤平极射投影岩质边坡的稳定计算及相关的分析。
考虑的因素包括:岩体结构的结构面、裂隙、裂隙水、外加荷载、锚杆及结构面的抗剪强度、地震作用等。
简单平面稳定问题:
1)利用极限平衡法及莫尔-库仑准则进行分析,计算岩体的稳定安全系数、设计锚杆、及反分析滑面的抗剪强度指标;
2)可分析坡角、坡高、裂隙水等与安全系数的关系曲线;
3)可按几种不同方法计算岩石压力等。
复杂平面稳定问题:
1)对于不加锚杆的情况可采用Sarma法、Sarma改进法计算安全系数;对于有锚杆的情况只能采用通用方法(扩展Sarma法)计算安全系数,这是理正依据Sarma法改进的计算公式;
2)分析计算临界地震加速度系数;
3)分析计算临界地震加速度系数与安全系数的关系曲线等。
简单三维楔体稳定问题:
1)利用空间张量法分析空间三维楔体的形状,并分析三维楔体在体积力、锚杆力、地震作用、外加荷载等作用,考虑结构面的抗剪强度,计算三维楔体的稳定系数;
2)分析在给定安全系数的条件下,计算锚杆的最小拉力等。
赤平极射投影问题:
1)所使用的赤平投影网——即吴氏投影网;
2)利用赤平投影方法对直线和平面进行分析和计算;
3)利用赤平投影的方法对岩体稳定性进行分析;
4)利用玫瑰图、节理等密图对结构面进行分析统计。
三、抗滑桩设计抗滑桩(挡墙)设计软件适用于公路、铁路、水利及其它行业等的滑坡分析计算及滑坡治理。
⑴ 多种因素(地层条件、地下水、坡面荷载、地震作用等)的影响,采用递推公式分析计算滑坡的剩余下滑推力,为滑坡治理措施的选择及治理提供依据。
⑵ 多种滑坡治理措施――抗滑桩、重力式抗滑挡土墙、垂直预应力式挡土墙、桩板式抗滑挡土墙、抗滑桩综合分析供工程技术人员选择。
⑶ 每一种抗滑措施均提供按剩余下滑力及主动土压力(利用库仑土压力理论计算)计算的结果。两种条件一次完成,减少劳动强度,提高设计效率。
⑷ 对于抗滑桩,采用有限元方法分析桩的变形、内力及配筋。通过图示结果,客观地反应桩施加锚索对位移及内力的影响。
四、挡土墙设计挡土墙是岩土工程中经常遇到的土工构筑物之一。为了满足工程技术人员的需要,理正开发了本挡土墙软件。该软件一完成,就受到岩土工程技术人员的欢迎。在软件升级过程中,我们也在不断地完善挡土墙软件。下面介绍挡土墙软件的主要功能:
⑴ 包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁、卸荷板式;
⑵ 参照公路、铁路、水利、市政、工民建等行业的规范及标准,适应各个行业的要求;可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。
⑶ 适用的地区有:一般地区、浸水地区、抗震地区、抗震浸水地区;
⑷ 挡土墙基础的形式有:天然地基、钢筋砼底板、台阶式、换填土式、锚桩式;
⑸ 挡土墙计算中关键点之一是土压力的计算。本软件依据库仑土压力理论,采用优化的数值扫描法,对不同的边界条件,均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。避免公式方法对边界条件有限值的弊病。尤其是衡重式挡土墙下墙土压力的计算,过去有延长墙背法、修正延长墙背法及等效荷载法等,在理论上均有不合理的一面。本软件综合考虑分析上、下墙的土压力,接力运行,得到合理的上、下墙的土压力。保证后续计算结果的合理性;
⑹ 除土压力外,还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响;
⑺ 计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成。且可以生成图文并茂的计算书,大量节省设计人员的劳动强度。
理正岩土软件安装教程

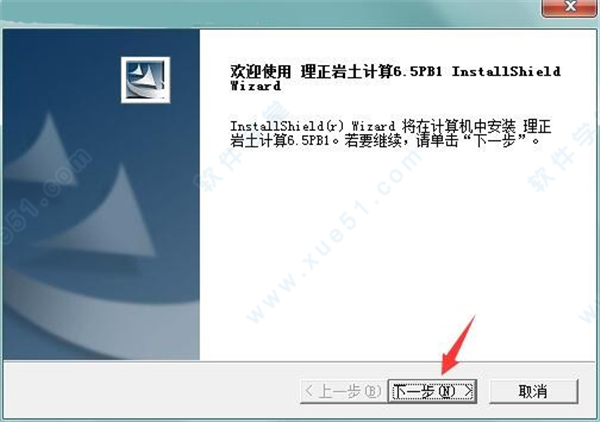

1、解压软件,双击安装主程序,进入欢迎界面,直接点击下一步。

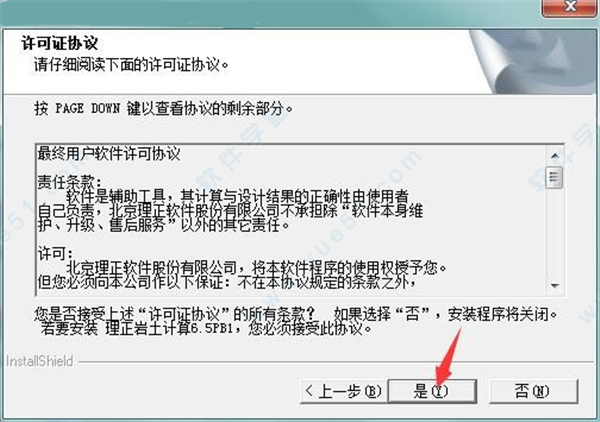

2、阅读完许可证协议之后,点击是。

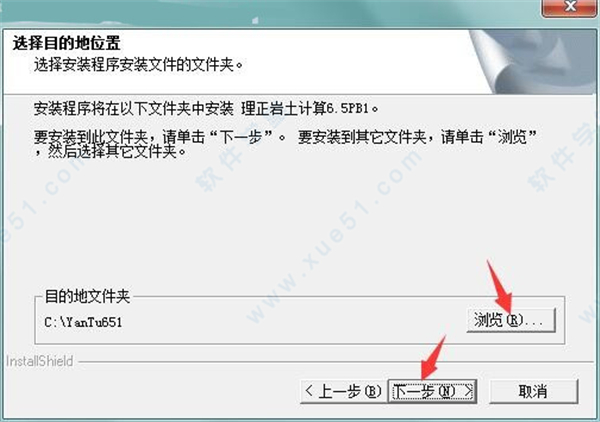

3、然后选择软件安装位置,默认的是C盘,用户也可以点击浏览修改安装在其他位置。

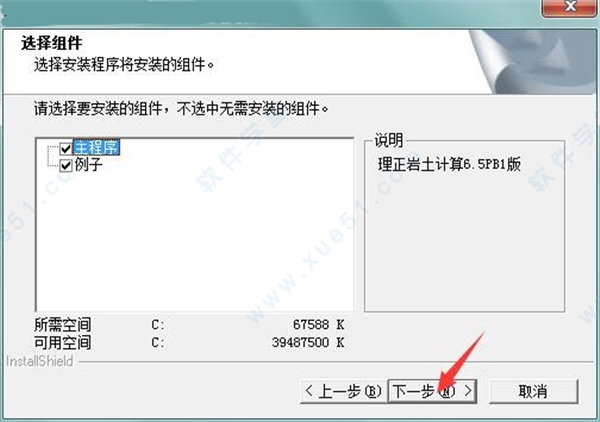

4、接着选择需要安装的组件。

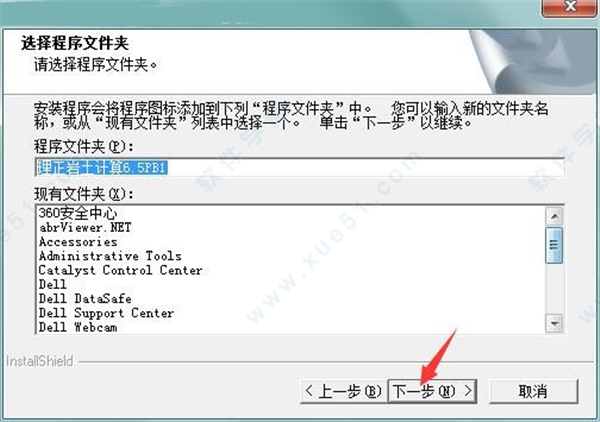

5、选择程序文件夹。
6、最后我们只需要等待安装完成就可以了。
理正岩土软件使用技巧
理正工具箱有哪些内容?
理正结构系列 理正结构整体分析设计 理正特殊结构分析设计 理正结构施工图绘制 理正构件计算工具箱 理正基坑支护系列 理正深基坑支护结构设计软件 理正超级土钉支护设计。
理正工具箱不能计算?
因为你没破解 需要破解程序覆盖安装文件。
理正工具箱如何注册?
无需注册,打开即可完整使用。
理正工具箱卸载不了?
开始-控制面板-卸载-找到理正工具箱,鼠标右键点击卸载即可。
理正工具箱计算水池?
理正工具箱计算2万m3蓄水池,想覆土1米在哪设参数?里面柱子尺寸和间距怎么定?
池底底标高是一个参数 水池高度是一个参数 这两个的差值 就是 覆土厚了 至于柱子是没法子设置的。
常见问题
一、图件的模板设置问题。
“修改剖面图的签字栏?单位要求签字栏统一,需要修改,具体过程是:
1、进入LiZhengGICAD6.7Supportblock下任选一图框文件,如tk_dl_1.dwg,修改成你所需要的,存盘退出。
2、在剖面图生成过程中选择你所创建的图框。
二、关于探井等的输入问题
输入探井,在定制栏内将探井深度勾上就可以,我用的是正版,不知道破解版的有没有这些功能
探井需在<岩心钻孔数据录入>中输入
三、理正和excel相互转化的问题
理正和EXCEL都是活的,操作的步骤如下:
1)理正中可以设置个参数的顺序,建立模板
2)将EXCEL数据生成“制表符分隔的” txt文件
3)在土工试验程序中导入,再生成标准的理正接口数据
4)在理正勘察程序中导入土工标准的理正接口数据
新增功能
1、支持《混凝土结构设计规范GB50010-2010》。
2、排桩支护增加型钢和钢板桩。
3、抗隆起。抗管涌输出。以及双排桩锚杆长度输出。
4、双排桩支持前后桩不一致(间距。长度。材料。截面形状。尺寸)。
5、放坡台宽为0情况的特殊处理。
6、去扩大SMW工法截面惯性矩限制范围,最大可交互1.0e7。
7、单元计算中,土钉搜索改进算法,能够搜索到基坑底下一定深度。
8、改进土钉设计过程,确保土钉配筋足够。
更新日志
v6.5PB2
====整体====
1. 修改边坡稳定、挡墙、建坡挡墙、超级土钉、软基模块在特殊情况下整体稳定计算处理有误问题。
====挡土墙====
1. 公路挡墙荷载组合中附加力加上编号;
2. 修改挡墙整体稳定计算特殊情况下计算死机问题。
3. 桩板式挡墙其他行业增加横向地基承载力验算。
====建坡挡墙====
1. 修改建坡挡墙嵌固深度计算弹性法和其他方法对比不上的问题。
====抗滑桩====
1. 修改滑坡推力反算fai值时界面交互问题;
2. 修改抗滑桩模块中锚杆力为标准值,不受荷载分项系数的影响;
3. 限定抗滑桩综合分析“挡墙墙高大于桩的悬臂长度”的提示仅在桩+墙时检查;
4. 修改抗滑综合分析计算书中桩前覆土被动土压力符号(由Ea改为Ep)。
====地基处理====
1. 修改CFG桩修正后地基承载力特征值计算错误的问题。
====水力学计算====
1. 修改渠道模块棱柱形断面非均匀流临界水深值问题。
====软土地基堤坝====
1. 放开拓宽路堤非esp路堤时的坡线数限制。
