Altium Designer22是由知名的澳大利亚软件公司Altium最新推出的一款好用的电子产品开发工具。可能很多小伙伴们不太了解，它是专为电子设计师和工程师们所制作的，为用户们提供了一个流线型的、优化的、功能强大、高度直观的应用程序来设计新的印刷电路板，通过使用这款软件可促进设计师们对创建原理图捕获、3D PCB设计、现场可编程门阵列（FPGA）开发和全面发布的工具的轻松访问/数据管理，帮助用户们更好的完成各种电子电路和电子产品的开发任务。软件页面简洁，功能强大，拥有众多丰富的实用性功能，其内置的应用程序还可与多个组件发行商进行了内置集成，可用于在应用程序中访问组件数据、3D电路板的交互式编辑、综合项目导出工具、支持云导出和共享、FPGA的模拟/调试等等。通过软件内的强大设计规则驱动，我们可以自定义自己的设计需求，以便能够更好的完成我们的产品设计。直观对齐系统则可以帮助我们将对象捕捉到与附近对象的边界或焊盘相对齐的位置，同时将元件推入到更为狭窄的空间。使用这款软件的中的高级3D引擎，还可以原生3D实现更为高清的可视化画面，让你能够与你的设计进行实时交互。全新的2022版本，还在上一版本的基础上进行了优化与更新，新增了不少使用功能并对其进行了全新的优化，致力于为用户们带来更好的使用体验。全新的PCB技术感知功能，可帮助用户对能够影响设计制造的关键PCB特征进行轻松建模。在设计工作中，我们还可以轻松对各个数据进行链接，让用户们能够更好的处理设计数据，有效提高工作效率。本站为大家提供的Altium Designer22免费版，附带破解文件，可完美激活软件程序，用户完成下载安装，即可免费使用所有软件功能，有需要的朋友欢迎前来下载。

软件特色

1、在统一的用户界面中可以使用全部软件。
2、集成了电子产品开发的全部技术和能力，在开发的各个阶段不需其他应用软件。
3、高度定制化的设计环境，包括全部工作界面和自动生成通用任务的智能脚本系统。
4、提供可视化文件管理、备份、版本控制和不同版本之间比较。
5、集成了版本控制系统，可进行版本控制和文档变更管理。
6、提供全局查找和编辑功能。
7、强大的在线文档搜索功能，可提供动态帮助。
8、提供多显示器支持功能。
9、在原理图和PCB间提供强大的综合功能，可控制变动且可视化。

Altium Designer22安装教程

ps：软件安装中请关闭电脑网络，否则容易出现安装失败的问题！！！
1、在软件学堂下载软件安装包，并解压缩得到软件原程序文件和破解文件。

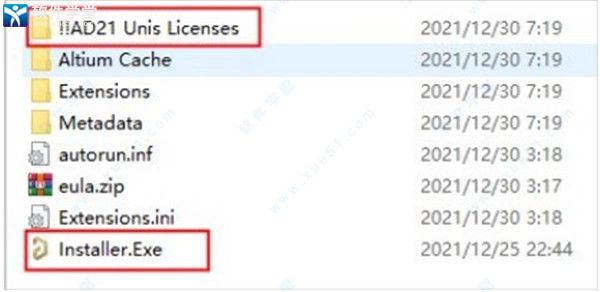

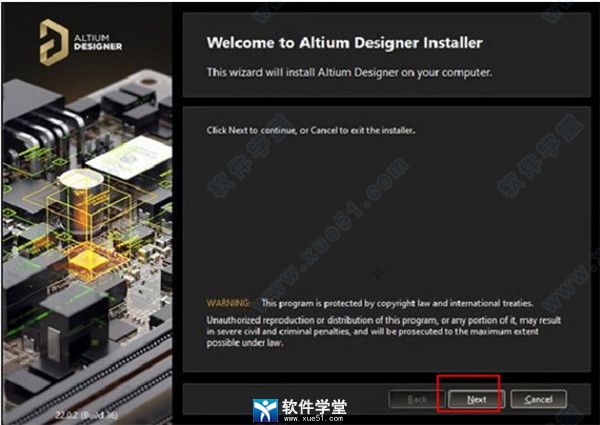

2、然后双击运行"Installer.Exe"程序，按照安装向导进行安装，点击next进行下一步。

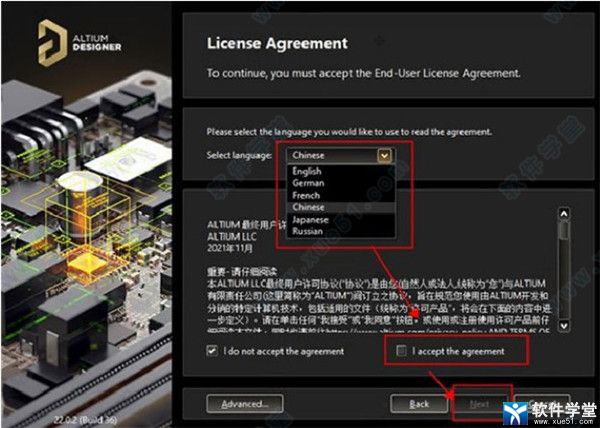

3、在Select language栏下拉列表中，我们选择“Chinese”语言，然后勾选安装许可协议，接着点击Next。

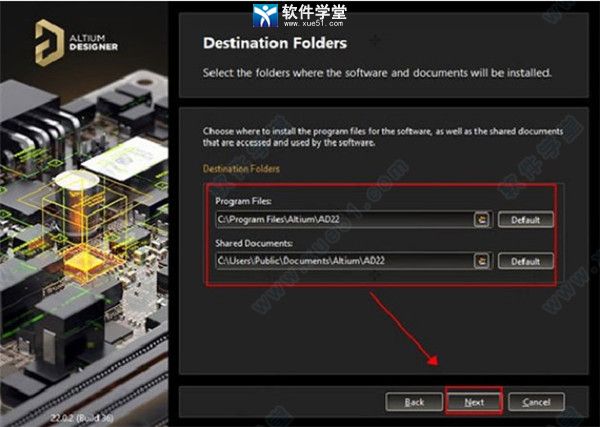

4、然后选择软件安装位置，一般默认安装在c盘，用户也可自行更改选择软件位置。

5、然后耐心等待软件安装完成。
6、安装完成后，我们取消勾选不要运行，直接退出安装导向。
7、然后将破解文件中的“shfolder.dll”复制到源程序安装目录下进行替换，【C:Program FilesAltiumAD22】

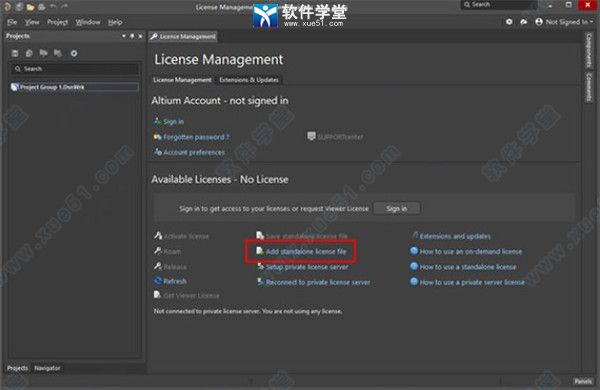

8、在电脑左下角搜索该软件并打开，点击使用界面中的【Add standalone license file】

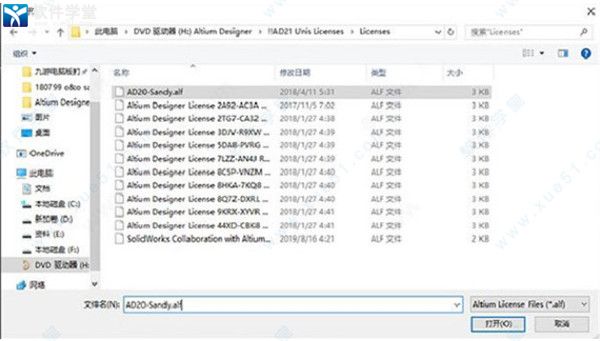

9、然后将会弹出一个窗口，我们在这里打开软件初始安装包ad211 unis licewnses文件夹，找到AD20-Sandy.alf文件，单击选中它后再点击打开。

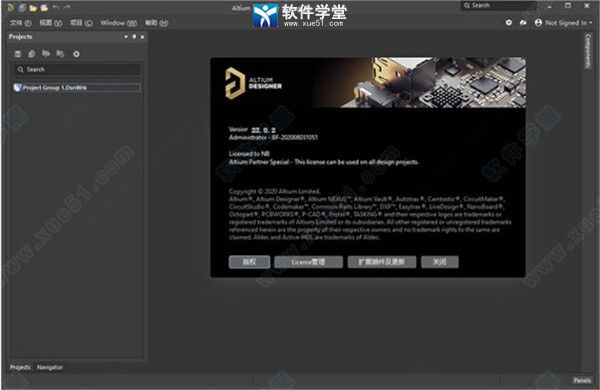

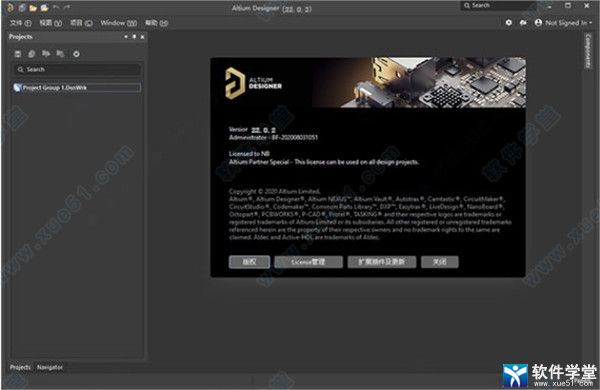

10、软件会自动显示软件许可有效期至2030年，表示已经成功激活，接下来我们就可以免费使用所有功能了。

11、以上就是该软件的详细安装破解教程，希望能够对大家有所帮助。

Altium Designer怎么设置中文

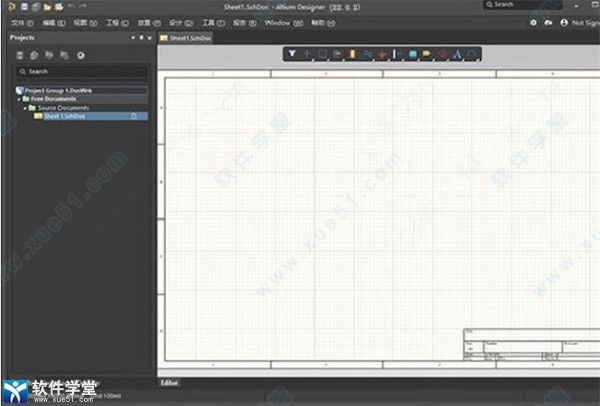

1、我们打开安装好的软件，进入软件使用界面。

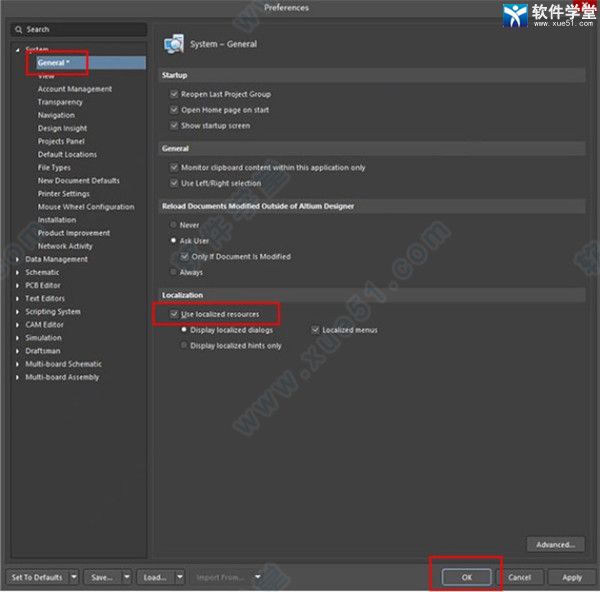

2、然后点击右上角的齿轮图标，找到General页面，勾选“Use localized resources”。

3、在弹出的界面，依次选择OK就可以完成中文设置了。

功能介绍

一、设计环境
通过设计过程中各个方面的数据互连(包括原理图、PCB、文档处理和模拟仿真)，显著地提升生产效率。
1、变量支持
管理任意数量的设计变量，而无需另外创建单独的项目或设计版本。
2、一体化设计环境
该软件从一开始就构建为功能强大的统一应用电子开发环境，包含完成设计项目所需的所有高级设计工具。
3、版本控制
跟踪您的设计，更改权限，并与软件的版本控制系统协作，该系统包括Git和subversion版本控制(SVN)支持。
4、实时BOM管理
ActiveBOM通过提供选定供应商的可用性和价格等元件信息为您提供自动化流程，因此绝不会有任何意外情况发生。
5、全局编辑
提供灵活而强大的全局编辑工具，触手可及。可一次更改所有或特定元件。多种选择工具使您可以快速查找，过滤和更改所需的元件。
二、可制造性设计
学习并应用可制造性设计(DFM)方法，确保您的PCB设计每次都具有功能性、可靠性和可制造性。
1、可制造性设计入门
了解可制造性设计的基本技巧，帮助您为成功制造电路板做好准备。
2、PCB拼版
通过使用Altium Designer进行拼版，在制造过程中保护您的电路板并显着降低其生产成本。

3、为成功的制造创建文档
通过执行完整、准确的PCB文档包，确保您的产品第一次制造就是正确的。
4、设计规则驱动的设计
应用设计规则覆盖PCB的各个方面，轻松定义您的设计需求。
5、执行DFM使您的产量最大化
通过将DFM融入数字领域以外的设计，最大限度地提高制造可靠的、高质量的电路板的机会。
6、Draftsman模板
通过在该软件中直接使用Draftsman 模板，轻松满足您的设计文档标准。
三、轻松转换
使用业内最强大的翻译工具轻松转换您的设计信息 — 如果没有这些翻译工具，我们的业绩增长将无法实现。
1、转换概览
使用业内最强大的翻译工具轻松转换您的设计信息 — 如果没有这些翻译工具，我们的业绩增长将无法实现。
四、软硬结合设计
在全3D环境中设计软硬结合板，并确认其3D元件、装配外壳和PCB间距满足所有机械方面的要求。
1、定义新的层堆栈
为了支持先进的PCB分层结构，我们开发了一种新的层堆栈管理器，它可以在单个PCB设计中创建多个层堆栈。这既有利于嵌入式元器件，又有利于软硬结合电路的创建。
2、弯折线
如果它不能弯曲，柔性区域会怎样?软件包含软硬结合设计工具集。弯折线使您能够创建动态柔性区域。更棒的是，可以在3D空间中完成电路板的折叠和展开，使您可以准确地看到成品的外观。
3、层堆栈区域
设计中具有多个PCB层堆栈，但是设计人员只能查看正在工作的堆栈对应的电路板的物理区域。对于这种情况，会利用其独特的查看模式 – 电路板规划模式。
五、PCB设计
通过控制元件布局和在原理图与PCB之间完全同步，轻松地操控电路板布局上的对象。
1、强劲的设计规则驱动
通过设计规则，您可以定义设计要求，这些设计要求共同涵盖设计的各个方面。
2、智能元器件摆放
使用软件中的直观对齐系统可快速将对象捕捉到与附近对象的边界或焊盘相对齐的位置。在遵守您的设计规则的同时，将元件推入狭窄的空间。
3、交互式布线
使用软件的高级布线引擎，在很短的时间内设计出最高质量的PCB布局布线，包括几个强大的布线选项，如环绕，推挤，环抱并推挤，忽略障碍，以及差分对布线。
4、原生3D PCB设计
使用软件中的高级3D引擎，以原生3D实现清晰可视化并与您的设计进行实时交互。
5、高速设计
利用您首选的存储器拓扑结构，为特定应用快速创建和设计复杂的高速信号类，并轻松优化您的关键信号。
六、原理图设计
通过层次式原理图和设计复用，在一个内聚的、易于导航的用户界面中，更快、更高效地设计顶级电子产品。
1、层次化设计及多通道设计
使用其中分层设计工具将任何复杂或多通道设计简化为可管理的逻辑块。
2、ERC验证
使用电气规则检查(ERC)在原理图捕获阶段尽早发现设计中的任何错误。
3、简单易用
为您提供了轻松创建多通道和分层设计的功能。将复杂的设计简化为视觉上令人愉悦且易于理解的逻辑模块。
4、元器件搜索

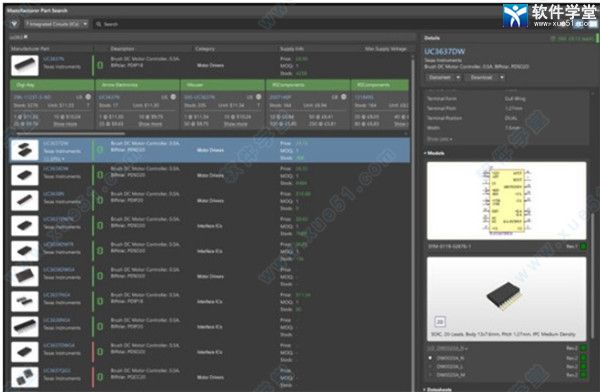

从通用符号和封装中创建真实的，可购买的元件，或从数十万个元件库中搜索，以找到并放置您需要的确切元件。

5、原理图驱动的设计规则
设计从原理图开始，这就是Altium Designer允许您从原理图编辑器中定义高科技接口及其约束的原因。
七、制造输出
体验从容有序的数据管理，并通过无缝、简化的文档处理功能为其发布做好准备。
1、自动化的项目发布
为您提供受控和自动化的设计发布流程，确保您的文档易于生成，内容完整并且可以进行良好的沟通。
2、PCB拼版支持
在PCB编辑器中轻松定义相同或不同电路板设计的面板，降低生产成本。
3、可复用的批量输出配置
使用其中可重复使用的批量输出，在简单，易于通信的数据包中生成并发布完整的设计。
4、无缝PCB绘图过程
在软件统一环境中创建制造和装配图，使您的所有文档与您的设计保持同步。

新功能

1、在设计的所有阶段始终为您提供供应链智能。
最后，您以真正有用的方式呈现供应链数据。轻松选择满足您需求的组件，并且永远不会因不可用或过时的部件而措手不及。接收生产风险警报并快速识别使用供应受限或报废组件的项目中的风险。
2、PCB 改进
借助它，您可以在统一的设计体验中将项目从概念转移到制造阶段。继续在设计过程中考虑制造因素。现在，您可以花更多时间创建令人惊叹的设计，而减少管理制造规范的时间。
包括强大的功能，可帮助确保您的 PCB 设计已准备好进行制造。即使是最复杂的电路板，也可以毫不费力地优化您的设计。
新的 PCB 技术感知功能使您可以轻松地对影响设计制造的关键 PCB 特征进行建模。使用这款软件，您现在可以将各种新的电路板特性建模到您的设计中，包括沉孔/埋头孔、IPC-4561 通孔类型等。
3、Altium的365 ®
Altium 365 设计平台结合了 PCB 设计、MCAD、数据管理和团队合作。与团队成员、制造商甚至客户共享项目的实时状态，无需离开设计空间即可查看和标记您的设计。创新的组件管理功能确保设计基于实时生命周期洞察。

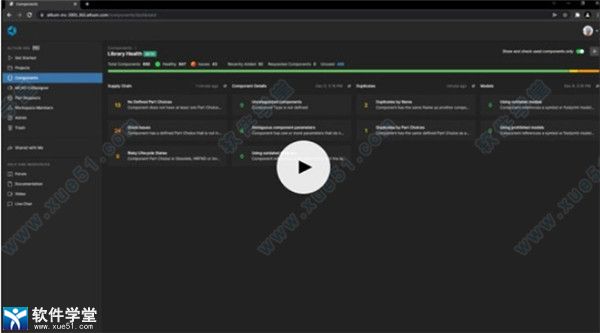

组件库自然会随着时间的推移而增长。在创建新设计时，您会继续添加更多组件。随着时间的推移，库可能会因过时的零件、重复的条目和不必要的信息而变得臃肿，从而减慢零件的选择和制造速度。
通过标记重复条目、过时部件、未使用数据和其他关键问题，组件运行状况监视器可帮助您保持库的最新状态和有用性。一个维护良好的组件库可以在这些供应问题开始之前缓解它们。Altium 365 Component Health Monitor 提供了一种简单的方法来深入了解您的组件。
4、模拟

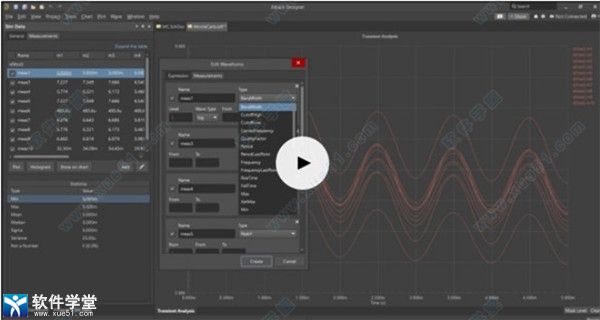

使用 Altium Designer SPICE 仿真工具，您可以轻松地仿真您的设计并跟踪您的结果，一切尽在一处。借助该软件，我们改进了仿真工具，使查看电路质量和稳定性变得更加容易。
软件中的 SPICE 仿真工具现在在一个易于阅读的直方图显示中包括 Monte Carlo 分析以及从测量值生成的点对点图。

软件优势

1、真实设计，真实尺寸，真实3D
让自己沉浸在视觉上令人惊叹、照片般逼真的3D设计世界中。前所未有地与机械设计师互动和协作。
2、以你的方式布线
推挤、滑动、环抱、绕走。任何角度，调整延迟。按你的方式走线，比以往更快。
3、最流行的ECAD工具
建设未来很难。Altium Designer是全世界电子工程师的首选，让这一切变得更容易。
4、在任何地方工作，与任何人联系
通过功能强大的基于浏览器的可视化功能和注释评论功能，与任何人共享实时设计和快照，可在任何地方访问。

常见问题

一、元件库如何导入?
1、首先，打开我们的软件
2、选择右侧的“库”选项
3、在弹出的界面中，选择左上角的“Libraries”选项
4、选中后，弹出图中窗口，选择“Installed”->“Install”选项
5、选中后，选择从文件添加库
6、选择文件类型，我们可以修改成所有类型文件，寻找到你需要
7、点击完成后，我们就成功添加了我们的器件库了，pcb和sch都可以这样添加。
二、怎么调整元器件的大小?
1、首先原理图已经生成了PCB文件，每个元件都有自己的名字。
2、接下来随便选中一个元器件的标号并右击鼠标。
3、选择第一个选项，即选择查找相似部分。
4、接下来出现一个属性配置窗口，选择字符串的属性，并将后边的any改为same,即搜寻相似格式的字符串。
5、点击确定后就会发现所有的字符都被选定，并且出现了一个新的窗口。
6、在新出现的窗口里，可以早到对字体高度和宽度的配置信息。通过这里可以更改字符的大小。
7、返回进行查看，可见实现了字符的批量更改。
三、怎么复制封装?
可以到design/make integrated library,生成原有pcb图的库文件。
