学院派工具箱2017

大小:3.19MB语言:简体中文类别:辅助设计

类型:国产软件授权:免费软件时间:2020/1/11

官网:

环境:Windows10,Windows8,Windows7,WinVista,WinXP

安全检测:无插件360通过腾讯通过金山通过瑞星通过

本地下载

学院派工具箱是一款非常实用的cad上辅助设计软件。它的主要功能就是帮助用户辅助画线、视窗图形等。不要感觉它的使用是有困难的,实际上非常简单,它有很多快捷命令、快捷键,使用起来非常的方便,让用户节省了很多的作图时间,并且学院派工具箱还是完全免费的哦!该软件安装过程也很简单,将压缩包解压到CAD安装目录下,加载XCAD.VLX和XYPLib.VLX文件,命令行输入XCAD就开始运行。工具箱提供用户自定义功能对话框平台,以便用户管理使用常用的其他程序或功能、自定义简化命令。还提供了日常设计时常用的一些线条以及视窗图形,比如一些常用命令修改功能。内置工具快捷键列表,是一款非常好用、优秀的辅助工具。需要的用户朋友们,快来本站下载收藏,方便以后继续使用,欢迎你们!

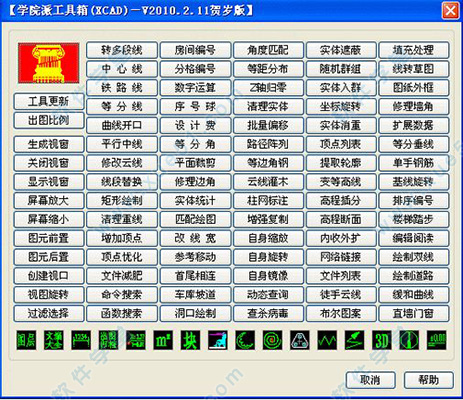

学院派工具箱(xcad)

软件特色

CAD调用外部程序的方法,常用的CAD外部程序有LISP语言编写的LSP文件,VLX文件等,以学院派CAD工具箱为例,下载下来的CAD工具箱主要就是一个VLX文件,使用的时候可以"工具-加载应用程序"然后找到XCAD.VLX文件,点击按钮载入回到CAD命令行,输入XCAD即可调用该工具箱,还可以将该工具加入CAD启动组中,以后CAD启动时自动加载该程序,不用每次都要载入一次。

使用方法:

用户工具快捷键列表、自定义简化命令编制说明
1、工具箱提供用户自定义功能对话框平台,以便用户管理使用常用的其他程序或功能、自定义简化命令。
2、用户可以自行修改打包文件内提供的"用户工具快捷键列表1.xls"、"用户工具快捷键列表2.xls""用户简化命令列表.xls"模板文件。
3、第一行的第三列为用户对话框标题名称,用户可以自行修改。
4、第二行以后均为新定义的用户对话框菜单内容,照猫画虎加进去就可以了。
5、"用户简化命令列表.xls"内第2列为已有命令,第4列为用户自定义的快捷键。
6、特别注意:所有用户程序需要预先加载才能生效。

加载xcad.vlx

用以下任何一种方式(首选第一种)加载:
1、在acad.lsp中增加 (vl-load-all"XCAD.vlx")
2、在每个程序内增加 (vl-load-all"XCAD.vlx")
3、在command下,输入 (vl-load-all"XCAD.vlx")
4、在菜单??.mnl中增加 (vl-load-all"XCAD.vlx")
5、将XCAD.vlx文件直接拽到cad屏幕

快捷命令


xcade派工具
yy贱人工具
dttk动态图块
sjtk随机图块
nttk暖通图块
tkcl图块处理
tkgm图块改名
tkth图块替换
zssf自身缩放
zsxz自身旋转
zsjx自身镜像
zysf自由缩放
lypd轮椅坡道
ckpd车库坡道
bejx布尔矩形
ttr文本替换
jbcp局部存盘
kxdj框选倒角
boopl布尔运算
sepblk隔离块
qhz前后缀
tma刷内容
txttbl字入表格
lxbg连续标高
dxbc单线变窗
fkbc方框变窗
dltc道路停车
hdzy活动桌椅
xshys学术会议室
fhgf防火规范

快捷键列表

常用钢筋普通工具编号处理
xcade派工具gjg钢筋钩czth参照替换bhzj编号增减
yy贱人工具bjcl板筋处理ckbw窗口保温bhpb编号排版
sjtk随机图块ppfz匹配复制
lypd轮椅坡道
ckpd车库坡道
ttr文本替换
kxdj框选倒角
lxbg连续标高
dxbc单线变窗
fkbc方框变窗
dltc道路停车
hdzy活动桌椅
xshys学术会议室
fhgf防火规范
