LayoutEditor(布局编辑器)免费版V2019.04.02

LayoutEditor是一款非常好用且功能强大的软件编辑设计的MEMS与集成电路制造平面设计软件，它包括DRC、宏，背景图像，提取，示意图，参数化细胞等功能。有限布局编辑，设计尺寸和尺寸不受限制，没有可用的文件格式的限制。多用于各类集成电路的设计与开发等操作，适用于多芯片模块（MCM），板上芯片（COB），低温共烧陶瓷（LTCC），单片微波集成电路（MMIC），印刷电路板（PCB）等技术中，包含了强大的字体生成、C++宏、Python脚本、设计规则查检查等多种功能。本站提供LayoutEditor(布局编辑器)免费版，内置32位和64位安装主程序，喜欢的用户欢迎前来本站下载体验。

安装教程

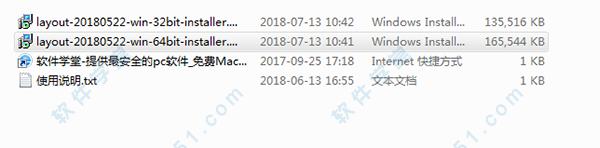

1、使用本站本站提供的百度网盘下载并解压,得到如下文件。

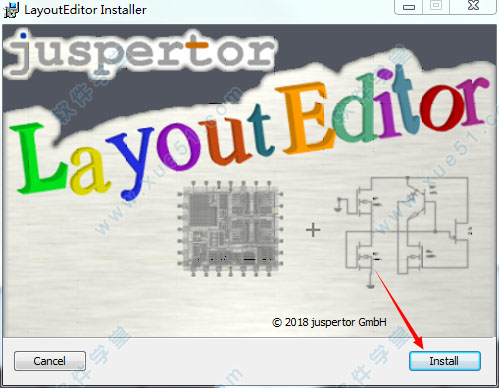

2、小编这里以64位操作系统为例，双击“layout-20180522-win-64bit-installer.msi”主程序打开，点击“install”安装。

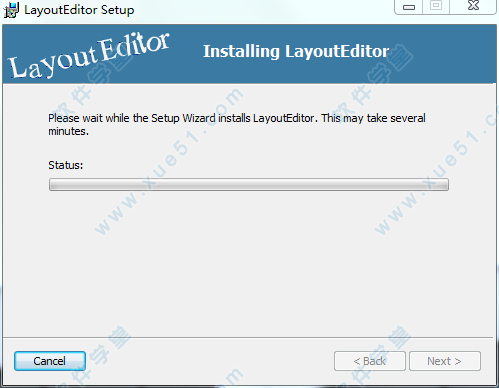

3、安装进行中，需啊一些时间，请耐心等待。

4、安装完成，点击“Finish”。

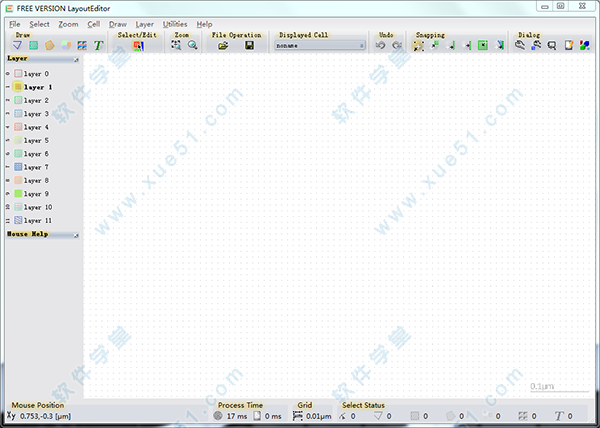

5、打开软件，你就可以使用LayoutEditor(布局编辑器)这款软件了。

功能特色

1、性能
创建一个原理图设计是一个广泛的任务规划软件应用。这个布局编辑器包括schematiceditor也可以阅读普通原理图/表格式。原理图和布局联系。这将允许一个简单的布局创建无限制免费定制设计。一个表可以从版图提取内置或外部布局与原理图（LVS）。也可用于模拟电路。
2、宏
理所当然的宏或脚本是可能的布局编辑器。它可以用于不同的应用。所以，与布局编辑器它可以记录从用户界面像一些Office程序的宏可以做。这使得创建宏非常简单，降低了学习编程的时候很多难点。宏是最常用的语言写在C / C + +或常见的脚本语言：Python。宏的类型可以添加菜单结构完美融合了扩展自己的。通过布局编辑器一个完整的Python模块控制的图形用户界面和其他软件工具的集成是可能的。一个广泛的准备使用宏可以下载我们的宏观市场。
3、设计规则检查
验证规则的设计是设计流程中很重要的一点。这个布局编辑器有一个集成设计规则检查有许多不同的规则检查。违法行为不仅在列表中显示，还直接可视化设计。作为一种课程的所有设计规则检查工作在所有的角元素并不仅限于普通集成电路检查。
4、文本生成
文本标签通常被忽略在磁带。转换为真正的多边形必须做过。这个布局编辑器可以这样做，只需鼠标点击。没有图纸的字母是必需的。就用你最喜欢的矢量字体。这个布局编辑器支持所有常用的字体格式，如常见的TrueType字体（ttf文件）。
5、3D视图
一二维设计有时可以退出摘要。这个布局编辑器允许快速的三维可视化你的设计。安装程序可以在几秒钟内完成。三维模型/三维视图可以出口和用于例如有限元分析。
6、背景图像
在设计的背景图像可以是有用的许多任务。例如，检查制造问题或对现有结构的装置设计。这个布局编辑器具有负载，地点和矢量化图像和显示它的背景。任何像素的图形格式可以使用。无限的可加载图片的同时。
7、条形码和更多
这个布局编辑器有很多有用的功能，如条码发电机请咨询手动在一个列表中的所有功能，或者只是尝试和留下深刻的印象！

支持的文件格式

这个布局编辑器不需要自己的文件格式。CALMA GDSII文件格式作为主要的文件格式。它也可以在许多其他常见的还有一些不常见的格式：
GDSII, OASIS, OpenAccess, CIF, DXF, Gerber, LEF, DEF, SVG, Lasi, SOURCE, CSV, PNG, JPG, Alliance, Electromask, PS, EPS,ODB++, EDIF, Qucs, Spice

使用说明

1、下载完成后不要在压缩包内运行软件直接使用，先解压。
2、软件同时支持32位64位运行环境。
3、如果软件无法正常打开，请右键使用管理员模式运行。
