mif文件生成器(.MIF File Generator Utility) V2.0

大小:297KB语言:英文类别:其它行业

类型:国外软件授权:免费软件时间:2019/8/13

官网:

环境:Windows7, WinVista, WinXP

安全检测:无插件360通过腾讯通过金山通过瑞星通过

普通下载

高速下载

需下载高速下载器,提速50%

.MIF File Generator Utility是一款简单易用、操作方便的mif文件生成器,使用这款mif文件生成工具可以通过默认的数据预加载EAB选项来指定生成的mif文件,将生成的MIF文件转化成正弦或余弦数字波形,可以选择指定多个参数可自定义,如振幅,偏移角度范围等。.MIF文件是当你实例化一个ROM或RAM中的示意图或AHDL文件,你必须与一些默认的数据预加载的EAB选项来指定.MIF文件,这款mif文件生成器.MIF File Generator Utility可能对你有帮助,欢迎有需求的用户下载体验。

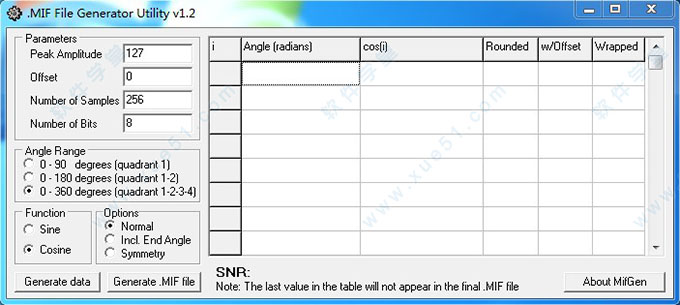

.MIF File Generator Utility

使用方法

在quartus中,【file】/【new】,选择Memory Initialization file,弹出如下窗口:

Number of words:可寻址的存储单元数,对于8bit地址线,此处选择256;
words size:存储单元宽度,8bit;
然后点击“OK”。

在表格中输入初始化数据;
右键单击左侧地址值,可以修改地址和数据的显示格式;
表中任一数据的地址=列值+行值,如图中蓝色单元的地址=24+4=28;
对每个单元填写初始值之后,将文件保存即可。
利用mif软件来生成:
无论使用什么编辑器,必须保证mif文件的格式如下:冒号左边是地址,右边是数据;分号结尾;
DEPTH = 256;
WIDTH = 8;
ADDRESS_RADIX = HEX;
DATA_RADIX = HEX;
CONTENT
BEGIN
0000 : 0000;
0001 : 0000;
0002 : 0000;
……(此处省略一千字*.*)
00FA : 00FF;
00FB : 00FF;
00FC : 00FF;
00FD : 00FF;
00FE : 00FF;
00FF : 00FF;
END;
这里推荐一款mif生成器:Mif_Maker2010.exe,可以百度下载;
使用高级语言:
用C语言或者matlab语言等来生成,C语言生成代码如下:本代码生成一个正弦波的数据波形,保存在TestMif.mif中。
#include
#include
#define PI 3.141592
#define DEPTH 128 /数据深度,即存储单元的个数/
#define WIDTH 8 /存储单元的宽度/
int main(void)
{
int i,temp;
float s;
FILE fp;
fp = fopen("TestMif.mif","w"); /*文件名随意,但扩展名必须为.mif/
if(NULL==fp)
printf("Can not creat file!\r\n");
else
{
printf("File created successfully!\n");
/
 生成文件头:注意不要忘了“;”
/
fprintf(fp,"DEPTH = %d;\n",DEPTH);
fprintf(fp,"WIDTH = %d;\n",WIDTH);
fprintf(fp,"ADDRESS_RADIX = HEX;\n");
fprintf(fp,"DATA_RADIX = HEX;\n");
fprintf(fp,"CONTENT\n");
fprintf(fp,"BEGIN\n");
/
 以十六进制输出地址和数据
/
for(i=0;i
{
/周期为128个点的正弦波/
s = sin(PI*i/64);
/将-1~1之间的正弦波的值扩展到0-255之间/
temp = (int)((s+1)*255/2);
/以十六进制输出地址和数据/
fprintf(fp,"%x\t:\t%x;\n",i,temp);
}//end for
fprintf(fp,"END;\n");
fclose(fp);
}
}
验证生成的数据是否正确:用记事本打开生成的mif文件,同时用Quartus打开mif文件,内容如下:

能成功导入,且数据一致,说明生成正确。

软件特点

1、.MI文件是当你实例化一个ROM或RAM中的示意图或AHDL文件,你必须与一些默认的数据预加载的EAB选项来指定.MIF文件。
2、.MIF File Generator Utility将生成MIF文件正弦或余弦数字波形。您可以选择指定几个参数,如振幅,偏移角度范围等。
3、mif文件就是存储器初始化文件,即memory initialization file,用来配置RAM或ROM中的数据。生成QuartusII11.0可用的mif文件,有如下几种方式:
利用Quartus自带的mif编辑器:
优点:对于小容量RAM可以快速方便的完成mif文件的编辑工作,不需要第三方软件的编辑;
缺点:一旦数据量过大,一个一个的输入会使人崩溃。
