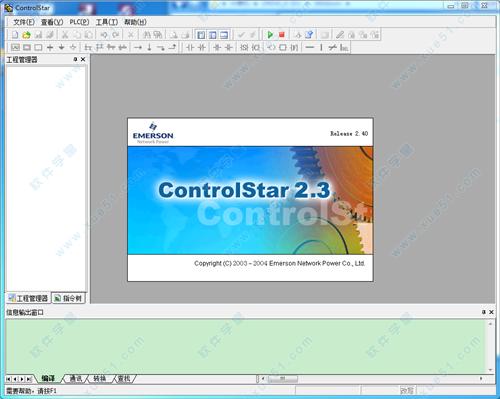

ControlStar是一款专业的PLC
编程软件,也叫艾默生plc编程软件。plc一种数字运算操作的电子系统,专为工业环境下应用而设计。软件主要将外部的输入信号如:按键、感应器、开关及脉波等的状态读取后,依据这些输入信号的状态或数值并根据內部储存预先编写的程序,以微处理机执行逻辑、顺序、计时、计数及算术运算,产生相对应的输出信号如:继电器的开关、控制机械设备的操作。通过电脑或程序书写器可轻易的编辑/修改程序及监控装置状态,进行现场程序的维护与试机调整。
使用教程
1、启动编程环境后,首先需要为编写的程序创建一个工程。点击“文件”菜单下的“新建工程”菜单项,软件弹出下面的对话框,输入工程名称,选择PLC类型为EC20,默认编辑器为梯形图,选择完毕点击对话框中的“确定”按钮
2、新的工程被创建后默认打开了主程序进入程序编辑状态

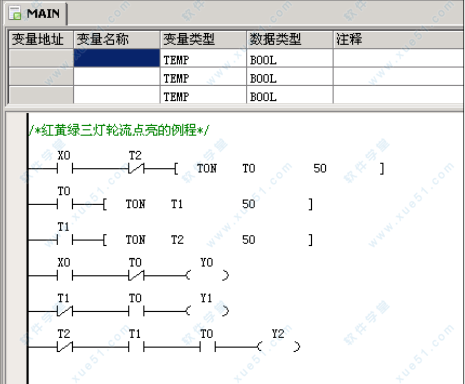

3、在编程环境中输入程序
4、程序编写完成后,可以先保存当前的工程到计算机中,点击“文件”菜单中的“保存工程”菜单项即可将当前编写的工程保存
5、保存完成后,需要检查当前编写的程序是否有错误并且编译为可以下载到可编程控制器中的目标文件。点击“PLC”菜单中的“全部编译”菜单项,软件将当前程序进行全部编译,编译结果会显示在输出窗口中
快捷键
一、通用快捷键
1、CTRL + N 新建工程
2、CTRL + O 打开工程
3、CTRL + A 全选
4、CTRL + C 拷贝
5、CTRL + X 剪切
6、CTRL + V 粘贴
7、CTRL + F 查找
8、CTRL + H 替换
9、CTRL + G 定位
10、CTRL + Z 撤销
11、CTRL + Y 恢复
12、CTRL + S 保存
13、CTRL + P 打印
14、Delete 删除所选内容
15、F1 打开联机帮助
16、F5 PLC运行
17、F6 PLC停止
18、F7 编译所有文档
19、CTRL + F7 编译当前文档
20、F8 下载
21、F9 监控
二、梯形图编辑快捷键
1、CTRL + 1 常开触点
2、CTRL + 2 常闭触点
3、CTRL + 3 正缘触点
4、CTRL + 4 负缘触点
5、CTRL + 5 步进点
6、CTRL + 6 比较触点
7、CTRL + 7 线圈
8、CTRL + 8 应用指令
9、CTRL + 9 子程序调用
10、CTRL + B 插入块注释
11、CTRL + ↓ 竖线
12、CTRL + SHIFT + ↓ 删除竖线
13、CTRL + → 横线
14、CTRL + I 插入行
15、CTRL + L 删除行
三、顺序功能图编辑快捷键
1、CTRL + 1 梯形图块
2、CTRL + 2 初始步进符
3、CTRL + 3 普通步进符
4、CTRL + 4 转移符
5、CTRL + 5 跳转符
6、CTRL + 6 重置符
7、CTRL + 7 选择分支
8、CTRL + 8 选择汇合
9、CTRL + 9 并行分支
10CTRL + 0 并行汇合
11、O 打开内置梯形图
12、CTRL + ↓ 竖线
13、CTRL + → 横线
14、CTRL + I 插入行
15、CTRL + L 删除行
