multi instrument（万用仪）是一种功能强大的多功能虚拟仪器软件。它是一个专业的工具，时间，频率和时间-频率域分析。它支持各种各样的硬件，包括声卡，在几乎所有的计算机中都可以应用到专有的ADC和DAC硬件，例如NI DAQMX卡、VT DSOS、VT RTAS等。它由以下仪器和功能组成。一个完整的软件包由示波器、频谱分析仪、信号发生器、万用表、频谱三维绘图、数据记录仪、LCR仪表、设备测试方案、测振仪等多个功能组成。本站提供
multi instrument破解版下载
破解教程

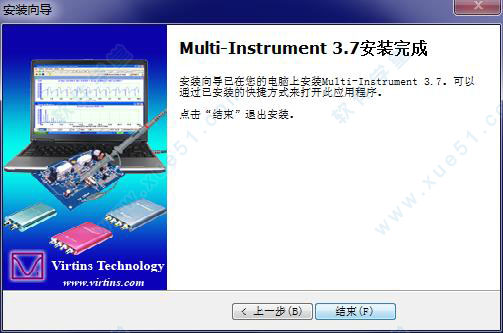

1、运行安装程序完成软件安装

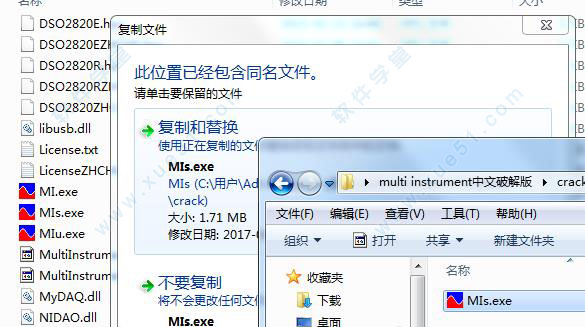

2、将破解补丁复制到软件安装路径下替换同名文件即可
功能介绍
1、双踪示波器
它提供以下五种波形显示：
*实时双踪波形
*实时波形相加
*实时波形相减
*实时波形相乘
*实时李莎如图
并显示各种统计数据，包括最大值、最小值、平均值和有效值（RMS）。在示波器窗口的左下方将显示每帧数据的时标，精度为毫秒。
在进行各种数据分析之前，可对所采集的信号先进行解调（调幅、调频、调相）、除去直流、半波和全波整流以及数字滤波处理，支持低通、高通、带通、带阻和任意滤波，所支持的数字滤波器的种类包括：FFT、FIR和IIR。
如果示波器中所显示的信号的采样频率和采样位数与电脑的默认声卡兼容，则该信号可通过默认的声卡播放或循环播放出来。它还可工作于记录模式，在该模式下，能连续将所采集的信号录制到硬盘中，直到手动停止录制或所记录的数据长度超过2G为止。示波器还可工作于滚动模式，当扫描时间很长时，仍然能保持屏幕的实时更新。
当采用加速度、速度或位移传感器时，示波器支持加速度、速度和位移波形之间的转换。
示波器可在同一窗口中显示模拟和数字信号，因此可跟混合信号示波器（MSO）硬件相连作为混合信号示波器使用。
示波器支持数字余辉显示模式、等效时间采样模式、采样点间的SINC插值和帧间平均(同步平均)。
2、双踪频谱分析仪，
它提供以下七种显示：
*实时幅度谱
*实时相位谱
*实时自相关函数
*实时互相关函数
*实时相干函数
*实时传递函数（Bode图、频率响应、或增益和相位图）
*实时冲激响应图
并可调节快速傅里叶变换的点数（范围128点～4194304点），选择55种窗函数（矩型窗、三角窗、汉宁窗、哈明窗、布莱克曼窗、Kaiser窗等）以及窗重叠百分比（0%～99%）。支持X轴和Y轴（dBr、dBV、dBu、dB、dBFS）对数刻度显示、倍频程分析（1/1、1/3、1/6，1/12、1/24、1/48、1/96）、频率补偿、频率加权（A、B、C、ITU－R 468）、移动平均平滑、除去直流、峰值保持、线性平均、指数平均以及参数测量（总谐波失真THD、THD+N、SINAD、信噪比SNR、噪声电平、互调失真IMD－SMPTE/DIN、互调失真IMD－CCIF1、互调失真IMD－CCIF2、串扰、带宽、谐波分析、峰值检测、用户定义的频带内的能量、抖晃率、声音响度）、功率密度谱显示等。
3、双踪信号发生器（扫频/任意波形/函数/猝发信号发生器）
它提供以下几种波形信号：
*正弦波
*方波（占空比可调）
*三角波
*锯齿波
*白噪声
*粉红噪声
*多音合成
*自定义波形（波形库）
*MLS（长度可调，127～16777215）
*DTMF
*单位冲激
*单位阶跃
*音阶
*波形文件（*.WAV）
它既可按所指定的固定频率产生所指定的波形，也可以按线性或者对数扫频的方式在指定的时间及频率范围内产生所指定的波形。
输出信号可部分（即一个通道，而另一个通道用于现场信号输入）或全部（即双通道）通过软件自身实时回馈到示波器的输入端，用于显示和分析。支持信号发生器与示波器间的同步运作，同步精度与采样频率同级。也支持扫幅和猝发信号的输出。支持输出信号的渐入和渐出以及调制（调幅、调频、调相）。除了支持数据流模式外，当采用支持DDS（直接数字合成）模式的硬件时，软件也可工作于DDS模式。
4、双踪万用表
它提供以下几种数字显示：
· RMS
· dBV
· dBu
· dB
· dB(A)
· dB(B)
· dB(C)
· 频率计
· 转速表
· 计数器
· 占空比计
· 频率/电压转换
· 周期有效值
· 周期平均值
· 脉冲宽度
· 振动计（加速度、速度和位移的有效值，峰值／峰峰值、峰值因数）
从频率计到脉冲宽度的这些仪表都包含有一个脉冲计数过程，您可以配置计数器的触发电平和触发滞回，以在计数前将模拟信号转换为矩形脉冲信号。您还可以指定分频因子。
5、双踪数据记录仪
它为185个导出参数（DDP）和16个用户自定义参数（UDDP）提供长时间记录功能，这些导出参数包括：RMS值、峰值频率、声压、转速、THD等。可打开多达8个数据记录仪窗口，每个窗口可记录最多8个变量。支持打开历史数据日志文件。
支持三种记录方式：最快（即记录每次采集到新数据）、时间间隔（即当采集到新的数据而且从上次记录到现在的时间超过了指定的时间间隔时，作一次数据记录）、更新阈值（即当采集到新的数据而且该数据与上次记录之差超过了指定的更新阈值时，作一次数据记录）
6、双踪频谱3D图
它用于跟踪频谱随时间的变化，有两种图形方式：
· 瀑布图 （可调T轴的倾角、Y轴的高度和调色板）
· 声谱图（含调色板）
7、设备检测计划
通过设备检测计划工具，您可以自行配置并执行您自己的设备检测步骤。本工具利用了声卡（或者其它ADC/DAC硬件）能同时进行输入输出的特点，来向被测设备（DUT）输出一个激励信号，同时采集从被测设备返回的响应信号来进行处理分析。本工具支持生成不同的激励信号，并能用不同的方法来处理和分析响应信号。可通过一系列的测试步骤来对被测设备进行合格与不合格的检验。本工具支持23种指令，每个指令有其相应的参数。测试结果（例如：幅频特性、相频特性等）可实时由X－Y图绘制出来，并可实时生成一个文本的检测报告，支持多达8个X－Y图。支持通过串行通讯与外部系统连接。
设备检测计划也可以用来执行其它功能，例如数据文件的批处理、信号序列的捕捉及存储等。
8、LCR表
它用来测量电感、电容和电阻的数值或由它们组成的网络的阻抗。支持两种外接线方式：
·高阻抗测量所采用的串行连接
·低阻抗测量所采用的并行连接
9、DDP查看器
它采用一个专门的窗口来显示一个导出参数（DDP）的数值。字体大小可自由缩放。允许指定该导出参数的高高限、高限、低、低低限以用于报警显示。可为不同的报警类别指定不同的报警声，支持对报警的确认操作。最多可打开16个DDP查看器。DDP查看器还可以用来定义并显示用户自定义的参数（UDDP）。
以上测试仪器(1)～(6)是基础仪器，可同时运行，而(7)和(8)运行于基础仪器之上并需要几个或全部的基础仪器协同运作来实现所指定的功能。
使用教程
1、您可以采用您的电脑声卡和一个内置或外置话筒作为配置，来熟悉本软件的基本操作。在菜单条上选择[设置]>[模数转换设备]，然后在“设备型号”栏中选择“声卡MME”，在“设备号”栏中选择所用的声卡（Windows Vista以前的操作系统）或所用的声卡上的一个输入端点（Windows Vista以后的操作系统)。您可以通过Windows控制面板下的录音控制面板来调节话筒的增益。您也可以通过仪器和杂项工具条上的录音控制按钮来调出该录音控制面板。

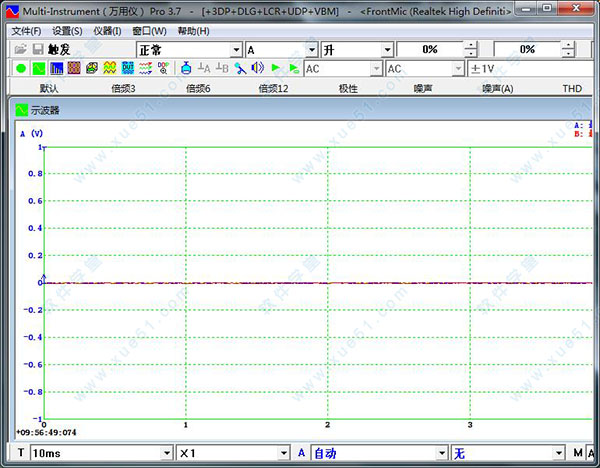

2、若您现在启动示波器并对着话筒讲话，则您应当能看到您讲话声音的波形和频谱。为了能实时显示您的声音，应将示波器的扫描时间调至5毫秒～100毫秒左右，您可以通过点击示波器窗口内任意一点，然后调节位于屏幕左下角的扫描时间来实现。您可以调节采样参数工具条上的触发参数和采样参数，并观察参数更改后的效果。触发电平和触发延迟还可以分别通过拉动示波器A轴上和图形上端水平轴上的相应标记来改变。
3、若示波器的扫描时间过长（例如：大于1秒），则屏幕刷新会变慢。您可以选择屏幕右上方的“滚动”选项来将示波器置于滚动模式，以实现屏幕的实时但部分的更新。
4、您还可以停止示波器的运行（有必要时取消“滚动”选项），然后点击屏幕右上方的“记录”按钮，来连续不间断地录制您的声音。
5、为了熟悉本软件的信号发生器的基本操作，您可以采用您的电脑声卡和一个喇叭作为配置，在菜单条上选择[设置]>[数模转换设备]，然后在“设备型号”栏中选择“声卡MME”，在“设备号”栏中选择所用的声卡（Windows Vista以前的操作系统）或所用的声卡上的一个输出端点（Windows Vista以后的操作系统)。您可以通过Windows控制面板下的音量控制面板来调节声卡的输出增益。您也可以通过仪器和杂项工具条上的音量控制按钮来调出该音量控制面板。
6、点击仪器和杂项工具条上的信号发生器按钮将调出信号发生器面板。信号发生器的基本操作很直观，您可以参考后面的信号发生器章节。
7、当您希望将软件返回到出厂默认的面板设置时，您只需停止示波器的运行，然后在菜单条上选择[文件]>[新建]即可，或者点击常用面板设置工具条上的“默认”按钮。
