ArduBlock是一款开源的Arduino图形化
编程软件，由上海新车间创客开发，是Arduino官方编程环境的第三方软件，必须依附于
Arduino ide运行。相比于Arduino ide的文本式编程环境，软件的图形化积木搭建方式编程更能使编程的可视化和交互性加强，更加简便，编程门槛更低，即使没有编程经验的人也可以尝试给Arduino控制器编写程序。
安装教程

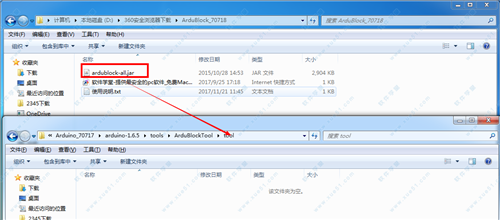

1、解压文件夹，将ardublock-all.jar文件复制到arduino目录下的toolsArduBlockTooltool目录下。ps：ArduBlockTooltool是不存在的，需手动新建
2、重启arduino ide，点击工具，可以看到多了ardublock选项

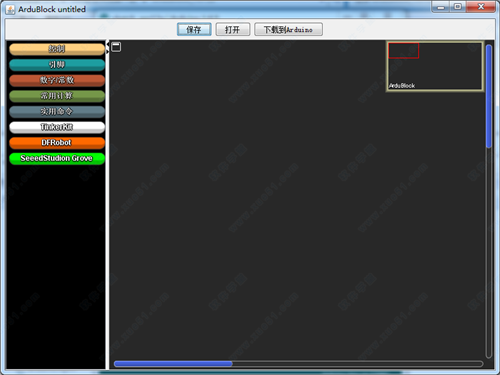

3、点击软件即可进入主界面
使用教程
一、工具区
工具区包括“新增”“保存”“另存为”“打开”“上载到Arduino”“Serial Monitor”，“新增”就是新建，“保存”“另存为”“打开”也都是其它软件的常用工具，这里就不做介绍了。点击“上载到Arduino”，Arduino IDE将生成代码，并自动上载到Arduino板子，需要注意的是在上载Arduino之前，要查看一下端口号和板卡型号是否正确。在点击“上载到Arduino”之后，我们可以打开Arduino IDE查看程序是否上载成功。“Serial Monitor”则是打开串口监视器，串口监视器只有在电脑中有Arduino端口时才能打开。

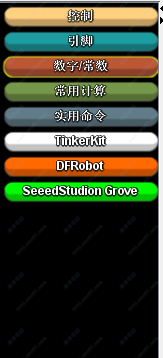

二、积木区
积木区包含了《Arduino创意机器人》课程中用到的所有模块，还包括有一些课程中没有涉及但经常用到的模块。积木区的积木共分为七大部分：控制，引脚，逻辑运算符，数学运算，变量/常量，实用命令，教育机器人
1.控制
控制中的各个模块都是一些最基本的编程语句，只要接触过编程的人都会很容易理解这里面的各个模块的含义。
2.引脚
引脚中的各个模块是针对Arduino板的引脚(也称针脚)所设计的，主要是数字针脚和模拟针脚，也包括一些常见的使用，比如舵机，超声波等。
3.逻辑运算符
逻辑运算符主要包括常见的“且”“或”“非”，还包括比较运算符，如数字值、模拟值和字符的各种比较。
4.数字计算
数字计算主要是Arduino中常用的基本运算，包括四则运算、三角函数、函数映射等。
5.数字/常数
数字/常数主要包括数字变量、模拟变量、字符变量、字符串变量以及它们对应的各种常量。
6.实用命令
实用命令是常用到的一些命令，包括延迟、串口监视器的操作、红外遥控的操作等。
三、编程区
编程区是程序编写的舞台，可以通过拖动右边和下边的滚动条来查看编程区。启动软件后，编程区会默认地放入一个主程序模块，因为主程序有且只能有一个，所以不能再继续往里面添加主程序模块了，如果再拖进去主程序模块的话，下载程序的时候会提示 “循环块重复”。另外，除子程序执行模块外，所有积木模块都必须放在主程序内部。当搭建积木编写程序时，要注意把具有相同缺口的积木模块搭在一起，成功时会发出“咔”的一声。我们还可以对积木模块进行克隆或添加注释语句，只要选中该模块，右击就可以实现对该模块的克隆和添加注释操作;其中子程序执行模块还有另外一个功能就是创建引用，即点击之后会自动弹出调用该子程序的模块
