cadworx2017中文破解版

cadworx2017是美国公司Intergraph研发的一款用于3D设计的软件。该系列软件可以说是该行业顶尖存在了，功能强大适用面广是设计师手中优秀的工具。该软件主要是用来进行工厂的设计，在软件中能够建立整个工厂的模型。而该模型不仅仅只是整个工厂外壳。而是包括所有的内部设施的摆放等，是一整个工厂由内而外的设计。而cadworx2017中文破解版也是加入了很多的新的功能，让设计师在设计的时候更加的得心应手。在管道模块方面，新增了更多的管道供给用户选择，并且该版本支持对管道进行标号复制删除等操作命令，让设计师的工作效率大大提高。而在内部设施摆放这一块该版本在之前版本的基础上完善了管嘴的定位调整工具，同样新增了很多新的设备供给设计师选择。该软件的使用需要一定的专业基础来支撑，一般没有系统的学习过该类型软件的用户很难快速熟悉操作。但是该版本简化了操作界面，让新手玩家熟悉的难度稍微降低了。感兴趣的用户可以在本页面的下载链接处进行下载。

新增功能

1、Custom Date列表：为模型创建一个下拉属性列表
2、新的Catelog Tables：Bolt Diameter、Bolt Length and End Prep Table
3、预先设定 ISOGEN中各个原件的端面类型：Start End branch(s)
4、描述区域中的字段更新
5、导入多个AutoCAD Plant 3D 等级
6、创建内外螺纹形式的针型
7、在description格式中增加空格和下划线及变径尺寸
8、为多端面阀门增加多个class和ratings

安装教程

1、在本站下载软件压缩包
2、解压压缩包获取exe安装文件

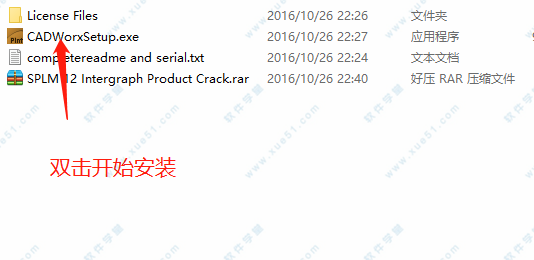

3、双击exe文件开始安装

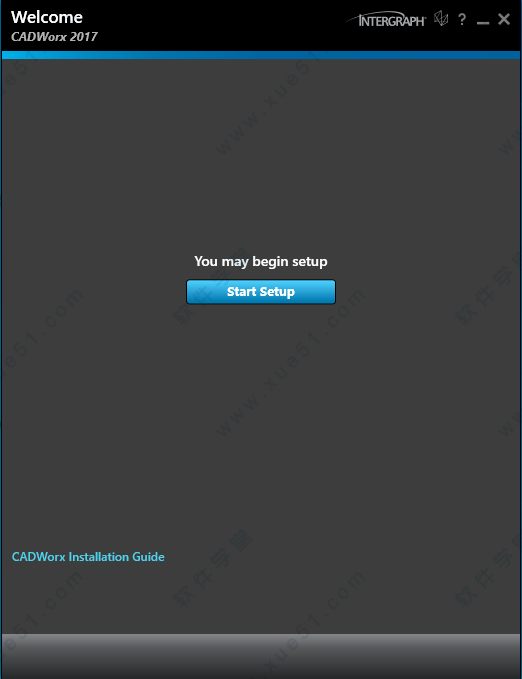

4、点击Start Setup开始安装

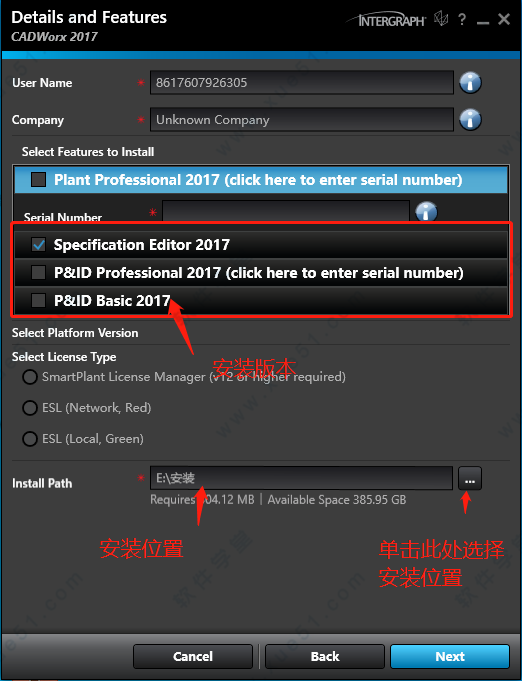

5、选择安装位置

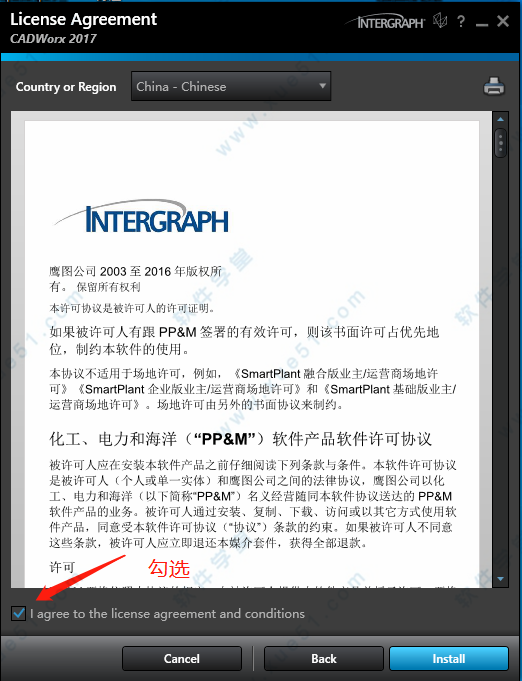

6、勾选用户协议,点击Install

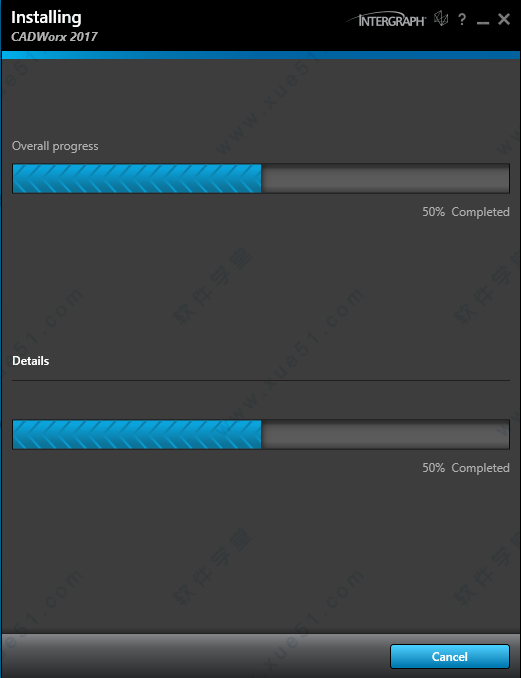

7、开始安装请耐心等待。

8、完成安装，中文可在软件内部进行设置

中文教程

1、打开软件

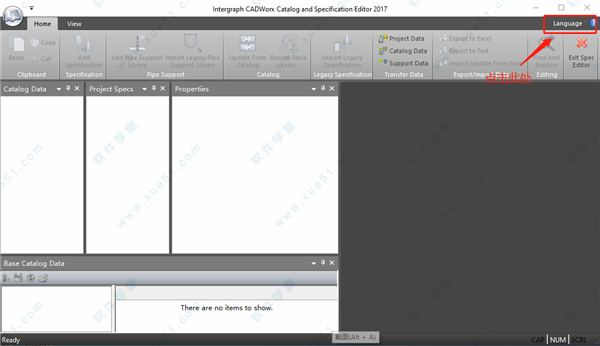

2、点击右上角Language

3、选择Chinese(PRC)

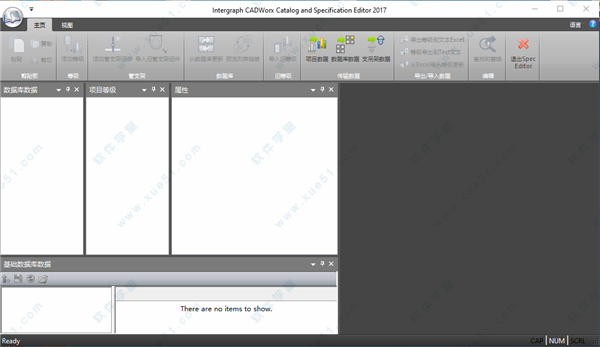

4、重启软件就会变成中文版

功能介绍

1、管道模块
用户可以选择不同的管道等级，设计各种类型的管道，如对焊、丝扣、承插焊、法兰管道、弯管、FRP/PVC 管道、卫生级食品、医药类管道设计和布置。提供快捷智能的配管功能，种类丰富的阀门库和法兰库。
用户可以采用搭积木法建立管道模型，也可以使用中心线方法建立管道中心线，然后自动添加弯头，插入其它元件。管道模块强大的智能性允许任意拖拽管道、三通、阀门、法兰等元件；允许修改管道模型的管径和等级，且管道模型会自动更新和在适当位置自动添加或修改大小头、三通等元件。用户可以对管道通过管号进行孤立、拷贝、删除、复制、旋转等所有AutoCAD的命令操作。
软件内置有详细的保温模块，用户可以对管道进行保温处理，定义保温厚度和保温材料等信息，并且可以统计保温材料数量（体积、重量），保温厚度可以参与管道碰撞检查，并且将其视为软碰撞。
管道模块还内置有支吊架建模模块，可以建立各种支、吊架和弹簧架3D模型，该支、吊架还可以直接输出到CAEARII管道应力分析模型中。软件全面支持AutoCAD编辑、修改命令，用户可以通过拉伸、移动、拷贝、旋转、镜像和删除等命令，以便快速完成模型建立工作。
2、CADWorx Steel（钢结构模块）
软件内置各国型钢库文件，用户可以通过模板定制不同的结构框架和管架，用户定义结构的位置，方便快捷生成3D钢结构、混凝土模型。用户可以建立直梯、斜梯、平台踏步、护栏、平台等。
用户对结构梁、柱可以进行切割处理，以满足客户节点定义、精确材料统计目的。
用户建立的结构模型可用CIS的标准数据格式导入钢结构详图软件，也可以将建立的结构模型输出到STAAD结构应力分析软件中直接进行结构分析。
3、CADWorx Equipment（设备模块）
使用数据驱动图形的理念，可随心搭建各种立、卧式设备和机泵等设备。软件内置有丰富的管嘴库供用户选择，软件提供完善的管嘴定位调整工具，满足管嘴的不同定位要求。
 Equipment 与PV Elite压力容器设计软件有双向接口，用户建立的设备模型可以导出到PV Elite中，也可将PV Elite建立的分析模型导入到软件中，且在任何一个软件中的修改，都可以同步体现到另外一个软件中来。
4、Specification-Driven Design(等级驱动)
软件中内置了上百个国内国际公制、英制等级，通过等级可以驱动大约60个已经参数化的元件。
国际数据库包括了ASME标准、德国DIN标准、日本和南非等的标准数据库；国内数据库包括石化、化工、国标、机械、石油等标准数据库，Specification-
5、HVAC（采暖通风）
软件提供各种方、圆、椭圆风管和电缆桥架元件，建立HVAC通风管道、电缆桥架。电缆桥架作为路径可以导入到电缆敷设软件中，用来进行电缆敷设工作。
6、Collision Checking（碰撞检查模块）
软件可自动进行碰撞检查，不仅可检查软件创建的设备、钢结构、管道模型间的碰撞，还可检查与AutoCAD实体间的碰撞。并且在配管过程中，只要发生碰撞，就会自动弹出碰撞警告。
7、Live External Database（实时数据库模块）
允许用户运用常用的数据库（Access、Oracle、SQL Server）建立准确的用户自定义的材料表，实时数据库链接可实现模型与数据库同步更新。
软件的外接数据库具有强大的灵活性和多功能性。在与外接数据库连接时，可选择在项目开始时建立外挂数据库并实时连接数据库，或在项目进行到一定深度后，再建立数据库并与数据库实时连接。管道和钢结构3D模型可以从数据库中恢复。
不同的用户建立同一项目的不同区域3D模型，可以共享一个外挂数据库。
8、与管道应力分析CAEARII软件接口
软件与管道应力分析软件CAESAR II有双向接口，可实现管道模型的双向导入导出；这样配管工程师可以直接将3D管道模型传输给管道应力分析软件CAESARII，自动建立管道分析模型，包含管道走向、尺寸、温度、压力、各点的约束形式等。如果应力分析需要对管道走向和支架做出调整和修改，修改后的内容还可以自动呈现到软件中。这样可以确保设计模型和分析模型的一致性，确保设计工作的准确，并且可以节约大量的条件提供时间。
9、ISOGEN（自动生成单线图）和平立面图的生成
软件与PDS使用相同的单线图生成器ISOGEN，生成的单线图符合国际通用图纸样式。
ISOGEN是国际通用的单线图生成器，该软件有130多个选项设置，用户可以通过选项控制，定义单线图的样式和风格。
软件对管道材料自动统计。可以按客户的不同需要，生成各种材料报告。
中内置了模型剖切功能，在生成平立面图时，可在3D模型中任意定义平、立面剖切范围和视看方向。在图纸空间定义好视图后，可选择软件命令标注尺寸、管号、标高、设备位号等信息。最后用软件的图纸生成功能生成平立面图。
10、cadworx 2017与SmartPlant 3D集成
软件创建的钢结构、设备、管道模型可直接导入SmartPlant 3D软件中。在SmartPlant 3D中，可直接使用软件中创建的设备、管道模型，创建SmartPlant 3D的管道模型。
若与大型设计院（SEI、环球等）合作，就彰显出其独特的优势。大型设计院大都使用SmartPlant 3D软件，模型与SmartPlant 3D集成后，就可以统一检查校核整厂设计，以确保整体设计安全有效。
11、模型漫游
实现了真实的三维协调操作。 Design Review可将该软件中创建的三维模型生成文件很小的漫游文件，可方便传送给管理者和业主。漫游软件提供的可视化的动画模型包含了三维模型中所有设备、钢结构、管道模型的所有信息，因此既满足了设计者快捷和直观地漫游检查三维工厂模型的要求，管理者、业主也可审阅校核三维设计模型和添加设计注释和红线标识等信息。
(1)Quicker Review Cycles
快速的查看周期，更加快速和直观的复核设计。通过3D模型，用户能够有效减少采用打印或者其它非交互式的沟通方式带来的工作量。
(2)Stunning Performance
卓越的性能， Design Review具有直观的界面和在模型中快速而平稳漫游的能力。
(3)Impressive File Compression
出色的文件压缩能力，能够在非常短的时间内完成文件的转换，并且生成只有原模型文件的八分之一大小的漫游文件。
(4)Ideal for Multi-Model Designs
多模型设计思想，无需用户去加载整体模型的各个分部，如果文件是采用的外部参考，它们将会自动添加到漫游模型当中。
