Cimatron e13是一款专业的设计摸具的软件,该软件版本采用了全新的操作界面让整个软件看上去焕然一新。而且不仅仅是外观上的改进在功能方面也新增了很多实用的功能,例如方便快速设计的:直接建模,混合建模功能等新的功能,让设计摸具更加方便快速。E13是在E12的基础上进行改进之后研发出来的版本,在E12的基础上新增加了200多个不同的功能。这或许已经不能称之为改进而应该叫重做,该版本极其有效的缩短了一个摸具从设计到成型的时间。让一个产品的研发周期大大缩短。而之前E12一直饱受诟病的钻孔功能在这一版本也得到了细化和优化,分成了粗加工和精加工以及2.5轴加工,并且使用了编程自动化并行设计与制造环境,这就实现了能让不同的多个用户能够一起同心协力的完成一个相同的目标。本软件需要付费后才能使用全部功能,而小编今天带来的这款Cimatron e13中文破解版,无需付费且已完成破解。下载即可使用全部功能,并且该版本已完成汉化。感兴趣的用户可以在本页面的下载链接处进行下载。
Cimatron e13中文破解版

Cimatrone13安装教程

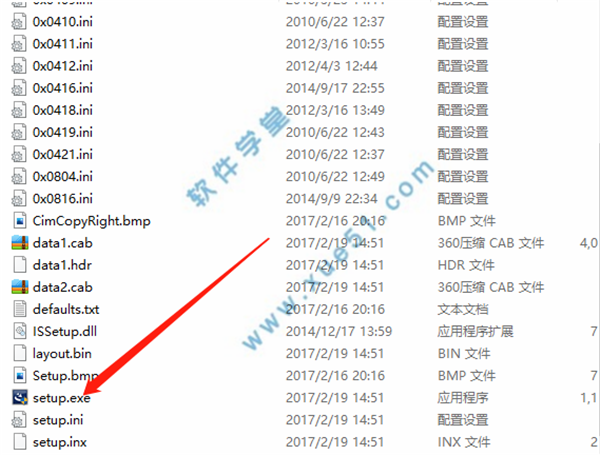

1,在本站下载安装包后进行解压随后点击图中箭头所指。

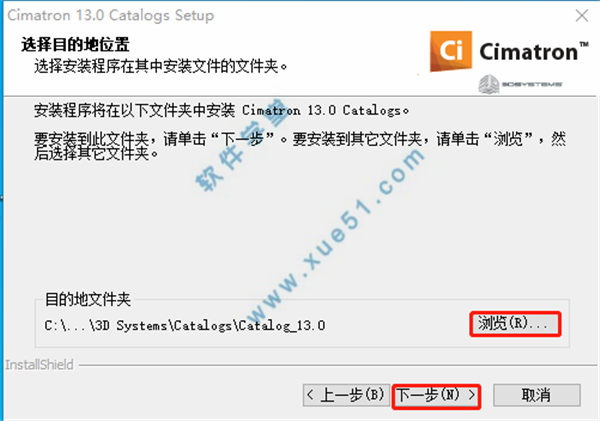

2,进入安装界面点击下一步,选择安装位置后继续点击下一步。

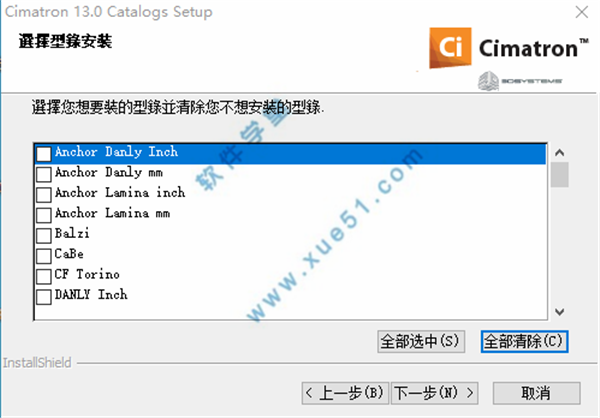

3,选择所需要的工具,点击下一步。

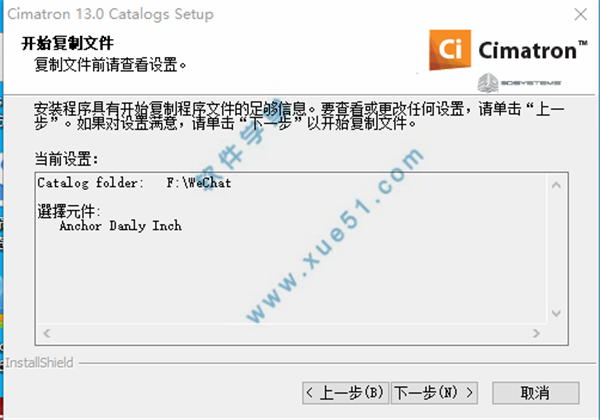

4,继续点击下一步。

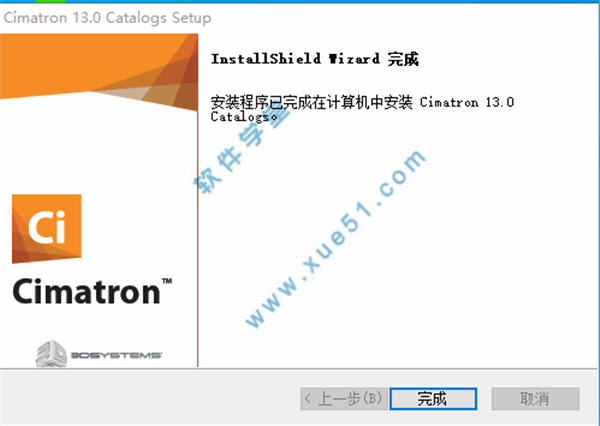

5,至此完成安装。本软件已经完成破解安装完成即可使用。

软件特色

1、Cimatron e13全新的用户界面,更易学易用,软件包括很多新特色和功能
2、丰富的工模具CAD功能,方便快速设计,包括直接建模、有混合建模功能的新面片操作、增强了装配功能
3、提高了制图功能,动态创建多个视图,能创建阴影图
4、新的型腔模具应用工具, 浇口设计用于更合理的进程设计,随形冷却工具方便轻松设计·弯曲的冷却道,缩短注塑周期,预防零件变形
5、级进模和传送模的独立操作环境,快速设计各种类型的冲压模具
6、智能镜像电极工具和混合设计环境,自动化的实体工具加速电极设计
7、新的模板加工解决方案,针对型腔模具和冲压模具提供一整套快速、高效、自动加工
8、数控机床的新检测程序,在NC环境下定义检测周期,实现在线监测,使得工件在加工中心上即可时时调整加工工艺流程,提高加工精度!
9、铣削和钻孔的新功能和改进的NC编程功能, 提高粗加工、精加工和2.5轴加工的编程自动化并行设计与制造环境,能让多个用户同时协助完成同一个项目

全新功能

1,Cimatron e13全新的用户界面,更易学易用,包括很多新特色和功能,如
2,丰富的工模具CAD功能,方便快速设计,包括直接建模、有混合建模功能的新面片操作、增强了装配功能
3,提高了制图功能,动态创建多个视图,能创建阴影图
4,新的型腔模具应用工具, 浇口设计用于更合理的进程设计,随形冷却工具方便轻松设计·弯曲的冷却道,缩短注塑周期,预防零件变形
5,级进模和传送模的独立操作环境,快速设计各种类型的冲压模具
6,智能镜像电极工具和混合设计环境,自动化的实体工具加速电极设计
7,新的模板加工解决方案,针对型腔模具和冲压模具提供一整套快速、高效、自动加工
8,数控机床的新检测程序,在NC环境下定义检测周期,实现在线监测,使得工件在加工中心上即可时时调整加工工艺流程,提高加工精度!
9,铣削和钻孔的新功能和改进的NC编程功能, 提高粗加工、精加工和2.5轴加工的编程自动化并行设计与制造环境,能让多个用户同时协助完成同一个项目

快捷键

F1 帮助
a 充满视窗
F2 缩小
w 视窗放大
F3 测量工具
`(左上点) 着色显示
F4 分析
q 线架构显示
F5 平面---平行
v 最后视图
F6 平面---主平面
z 旋转到平面
F7 平面---依物体定义
F8 坐标系—几何中心
g 单一拷贝
F9 基准显示/关闭
o 镜像拷贝
F10 输出到NC文件
x 移除物体
F11 切换到CAD
b 几何中心盒
F12 切换到CAM
曲线Curves---字母大写或shift+
面Faces---Alt+小写字母
; 草图绘制
Alt+s 扫掠曲面
Z 组合曲线
Alt+r 旋转曲面
P 依点选
Alt+d 导向曲面
L 直线
Alt+n 边限制曲面
S 平滑曲线Alt+f 曲面导圆角
X 相交线
Alt+o 曲面补正
Q 从面
Alt+e 曲面延伸
E 延伸
Alt+c 缝合曲面
J 投影线
Alt+u 不缝合曲面
O 补正
Alt+l 分割曲面
N 角落
Alt+t 修剪曲面
I 分割
Alt+y 恢复曲面边界
T 修剪
Alt+h 依草图变更
/ 文字 Alt+m 网格曲面
Alt+p 组合曲面
Ctrl+n 新增文件
Ctrl+e 文件总管
Ctrl+o 打开文件
Ctrl+p 打印
Ctrl+s 储存文件
e 端点
t 单节点
m 中点
u 坐标原点
c 圆心点
p 点
l 线上点
s 萤幕点
f 邻近曲面点
k 键入点
i 交点
d 偏移点
r 穿插点
Ctrl+左键 旋转视图
Ctrl+中键 平移视图
Ctrl+右键 缩放视图
左键+中键 拒绝
左键+右键 过滤器
中键+右键 弹跳功能表

软件功能

1,产品设计
软件支持几乎所有当前业界的标准数据信息格式,这些接口包括:
IGES、VDA、DXF、STL、Step、RD-PTC、中性格式文件、UG/ParaSolid、SAT、CATIA和DWG等,同时也提供了支持Catia 最新版本V5 系列格式。混合建模技术,具有线框造型、曲面造型和参数化实体造型手段。曲面和线框造型工具是基于一些高级的算法,这些算法不仅能生成完整的几何实体,而且能对其灵活的控制和修改。基于参数化,变量化和特征化的实体造型意味着自由和直观的设计。可以非常灵活地定义和修改参数和约束。不受模型生成秩序的限制。草图工具利用智能的导引技术来控制约束。简捷的交互意味着高效的设计和优化。
2,加工模具设计
MouldDesign 是基于三维实体参数的解决方案,它实现了三维模具设计的自动化,能自动完成所有单个零件、已装配产品及标准件的设计和装配用户可以方便地定义用来把模型分成型心、型腔、嵌件和滑快的方向。基于Windows 窗口的界面包含了菜单。工具条。颜色编码的图案和对话框。可以定义分模线,从而使分模面的定义更加方便迅速。组件的动态移动可形象地说明模具的设计。
C i m a t r o n 的电极设计(Q u i c kElectrode)专门针对模具设计过程中电极的设计与制造,使电极的设计、制造以及工艺图纸和管理信息实现自动化。使用软件的电极设计使得用户的工作效率与传统方式相比提高80%。丰富全面的电极设计与加工自动化程序加速了电极分析、电极提取、电极生成和电极文档的建立,允许多个用户同时对一零件进行操作。
Cimatron全面NC解决方案,其加工策略得到了市场认可。NC 支持从2.5到5轴高速铣削,毛坯残留知识和灵活的模板有效地减少了用户编程和加工时间。NC提供了完全自动基于特征的NC程序以及基于特征和几何形状的NC 自动编程。
在E8.0版本中,五轴铣削加工的功能更为完善,其中包括五轴联动铣削、侧刃铣削和深腔铣削等。先进的科学算法使得加工轨迹更为优化。在该版本中还增加了刀具夹头干涉检查功能。这样,即使在刀具较短、切削速率较高的情况下也能完成加工的任务,并且能够延长刀具的使用寿命。
NC完全集成CAD环境,在整个NC流程中,程序为用户提供了交互式NC 向导,并结合程序管理器和编程助手把不同的参数选项以图形形式表示出来。用户不需要重新选取轮廓就能够重新构建程序,并且能够连续显示NC 程序的产生过程和用户任务的状态。可以说,NC提高了整个生产过程的效率突破了我们日常加工中的瓶颈。
3,模型加工
2.5 轴钻孔和铣削
 在3D模型环境下为用户提供了高效的2.5轴解决方案。快速钻孔能自动识别出3D模型、曲面模型和模型中的孔特征,通过预定义的形状模板自动地创建高效钻孔程序。快速钻孔程序是一个基于知识库的自动产生钻孔程序,它能使代码产时间动态地减小90% ,且对任何格式下的CAD 模型操作都非常简便。程序能够优化钻孔参数和刀具使用,全面兼容软件模具实际模块,同时与Cimatron E CAD/CAM 解决方案无缝集成。
3 轴粗加工
强大的粗加工程序以其高效的加工策略提高了使用者的生产效率。精确的剩余毛坯模型始终贯穿在整个加工程序中,有效地减少了空切。程序自动创建进、退刀方式,并且根据实际的刀具载荷自由地调整进给速度。粗加工程序提供了多种加工策略,我们可以通过加工区域、边界曲线以及检查曲面来限制加工范围,并且全面支持高速铣削。
3 轴精加工
3轴精加工程序提供了基于模型特征的多种加工策略,几何形状的分析带给我们高效率及高质量的曲面精度。水平和垂直区域可以用等高加工、自适应层、真环切以及3D等步距等策略 ,精加工还包括诸如清根和笔式的残料加工以及为高速铣削的优化选项。
5 轴加工
为用户提供了从定位5轴到多轴联动的全方位加工功能。5轴联动铣削包括粗加工,控制前倾角和侧倾角的精加工,侧刃铣削以及刀长较短时自动倾斜功能,5轴铣削能有效地提高加工效率,延长刀具使用寿命,产生高精度的曲面。
3轴残留毛坯加工
定义正确的加工策略用以产生高品质的曲面都来自于3轴残留毛坯加工。残留毛坯加工能确定未加工的区域并自动地计算刀轨,结合整体加工刀具、高速铣削以及残留加工的小型刀具,曲面能够高效安全地被加工。毛坯残留知识(KSR)能够识别任何形状的毛坯,用户预先定义毛坯几何,其在每次加工之后都会自动更新,并用来产生下一个刀路轨迹。
残料加工
残料加工功能可清除前一把(大的)刀具不能进入的区域,在加工的特征来源与对几何形状的分析的基础上,对不同的特征实施合适的加工策略。残料加工包括:清根和笔式加工。清根能对零件进行区域识别和计算,自动检测需要清根的区域,并对垂直区域和平坦区域的清根采用不同的加工策略。对平坦区域采用沿零件拐角的轮廓式清根,对垂直区域采用等高线式清根。这在前道工序留有较大余量的情况下,实现了具有针对性的加工策略,有效地保护了刀具,保证了加工结果的优良性。
插铣
插铣为粗加工和精加工提供了高效的加工策略。粗加工可以用高承载刀具,像钻孔一样进行铣削,即使进给速度再高,刀具也只是轴向受力。这种策略也可用来针对垂直或接近垂直的区域进行精加工。当使用大直径或小圆角的牛鼻刀时,可只用较少的刀路来完成所需的曲面加工。
高速铣削
高速铣削(HSM) 提供了多种高级刀路特征来满足用户的加工过程。其中包括螺旋进刀圆角、圆角连接摆线加工、NURBS 插补、进给速率优化以及切削载荷恒定等特征。
智能NC
智能N C 功能可自动计算毛坯残留量,基于毛坯残留知识减少不必要的刀路。每次刀轨计算之后自动更新毛坯并计算零件与毛坯之间的区别,整个流程模板可以用来再次计算,并且能很好地适应新的几何零件。
强项是多轴加工,并且能产生很简单高效的NC程序,并配合其强大的模具设计功能可以实现产品设计-模具设计-拆铜公-CAM编程一体化。

使用说明

制作屏幕比例尺11
使用CAD时,屏幕上的缩放,平移和旋转几乎保持不变。但是有时您希望在屏幕上以真实比例查看几何图形,就像您握着它的手一样。有一个用于设置屏幕比例因子的功能,但是您无法在默认菜单上找到它。
您必须进入自定义工具栏区域。然后找到功能“缩放因子”并将其添加到工具栏。可以以任何模式添加该功能- 建模,制图或NC。
缩放比例具有实时反馈值,因此,即使使用缩放,平移和旋转,它也可以显示屏幕的近似缩放系数。
对话框窗口不在屏幕上
对话窗口有时可以在屏幕上打开。从2台显示器切换到1台显示器,或从未停靠窗格的用户打开文件时,会发生这种情况。
可以通过以下两种方法之一将它们重新显示在屏幕上。
1)。 用于移动丢失的对话框的windows方法是确保丢失的窗口具有活动焦点(最近使用),然后一起使用Alt + Spacebar键。从弹出菜单中选择M作为移动。然后按住指示的键盘箭头键,直到丢失的窗口再次出现在屏幕上。
2)。 如果问题影响太多,请退出会话并打开外部控制面板。在设置选项卡上,运行全部重置实用程序和重置窗格实用程序。一起使用这些功能将使每个窗格和对话框重新回到默认位置。请注意,尽管它也会将功能工具栏还原为默认状态。如果您有自定义工具栏排列,则需要重新加载自定义配置文件。
雕刻字母和数字
造成Finish-Profile过程无法在某些字母和数字上生成刀具路径的常见原因有两个。如果轮廓看起来不错,但是您不能一直围绕数字/字母选择轮廓,则Max可能会出现问题。轮廓管理器中的间隙和创建公差。
这里的值不是一个适合所有人的大小。较小的几何图形需要较小的值。例如:如果您试图在数字8周围链接a,并且当前值为.004“,而较小的段为.001”,则您将无法继续链接。
现在,如果选择了轮廓但未创建任何刀具路径,则轮廓将成为问题。有很多方法可以解决此问题,但是最快的选择通常是切换策略。向下复制该过程,然后取消选择所有轮廓。然后进入轮廓管理器并选择高级选择。然后按一个投影选择。这样可以“拉平”几何形状,通常可以修复任何瑕疵。
处理器文件位置
三个文件组成一个NC后处理器。
在练习2文件的代码编辑的职位。
该DF2 文件是配置设置后可以参考一下。
该DX2 文件是编译的文章。
这些文件的默认文件夹位于软件安装路径中-C: program files 3D systems Cimatron 14.0 Data IT var post2
*注意:只要您以GeneralNC首选项将其传送给其中,后处理器文件实际上就可以驻留在PC或服务器上的任何位置。
机器模拟器文件
机器模拟器文件夹在哪里?
机器模拟器文件夹位于安装了软件的Machine Works文件夹中。
解压缩机器模拟器文件,并确保在解压缩时不要创建另一个文件夹。机器sim文件夹只能是一个文件夹。要检查该文件夹,请单击该文件夹并将其打开,您应该会看到一堆.stl文件.....如果看到另一个文件夹,则说明该文件夹中有一个文件夹,模拟器将无法使用。另外,请勿重命名该文件夹,如果命名更改,模拟器将不会加载。
将包含.stl文件的文件夹放入安装软件的Machine Works文件夹中。对我来说,位置在这里.....
C: ProgramData 3D Systems Cimatron 14.0 Data NC MachineWorks
使用FIRST PROCEDURE UCS过帐
最常见的选择是发布带有“ First Procedure UCS ”默认来源的文件。可以使用您创建的自定义NC设置将其设为默认设置。
说明:
1)打开一个新的空NC文件。
2)创建一个NC设置并进行编辑。
3)选择图标以选择一个 后处理器。
4)在帖子对话框窗口中选择一个帖子。(任何帖子都可以,只需选择最常用的帖子即可。)现在将参考UCS切换为 First Proccedure UCS。退出发布窗口并保存并退出NC设置定义。
5)在“ NC过程管理器”窗口中,右键单击“ NC设置”,然后选择“模板-保存模板”。将文件类型切换为.mtt,为其命名,然后保存该模板。
6)转到首选项功能,然后打开 常规>常规NC首选项。选中自动加载默认模板框。导航到保存.mtt模板的文件夹,然后选择它。保存并退出首选项。现在,
任何新的 NC文件都将从NC设置开始,该NC设置会正确选择First procedure UCS作为发布原点。
注意: NC设置对于许多类型的省时默认设置很有用。

常见问题

运行错误问题:
由于本软件的许可证存在使用期限限制,所以我们需要常常进行更换,使用新的许可证时,只需参照安装教程中的方法载入最新许可即可。
