FastCam是用于二维切割设备数控系统的绘图编程套料软件系统，该软件通过菜单及鼠标操作，非常容易使用。该软件开发者坚持以“最简单，明显”为原则。体现为在许多功能上计算机可以自动识别零件中的圆弧，是否需要过渡圆角，自动选择点等。而多数CAD系统需要提出很多问题才能完成同样的操作。所以它的编程系统比一般的CAD系统有更高的智能性和交互性，因此这款软件被广泛地应用于多种工业生产行业当中，并且表现得即为出色。本站提供
FastCam破解版下载。
安装破解教程

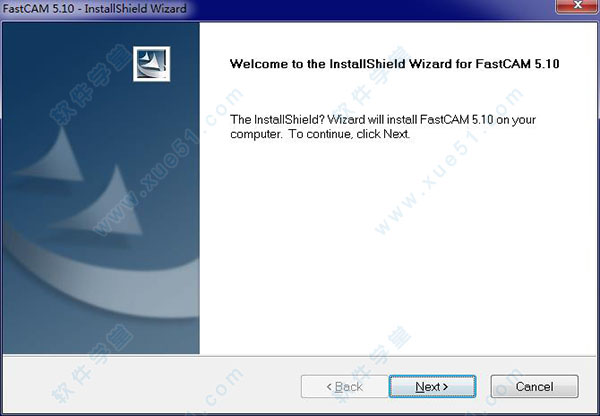

1、运行下载文件夹中的setup.exe启动软件的安装程序

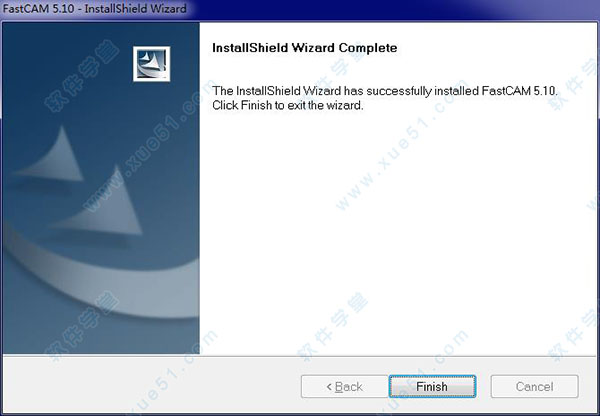

2、软件的安装比较简单，直到完成安装即可

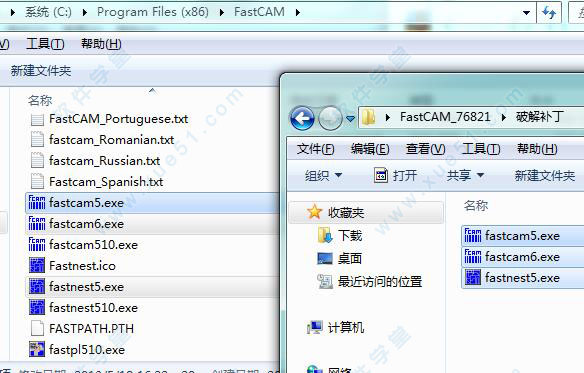

3、软件的破解只需要将下载文件中的破解补丁文件夹里面所有内容复制到它的安装路径中即可
软件汉化
注意：破解补丁复制到软件安装路径后，需要运行应用程序来启动软件，桌面图标是没有用的。

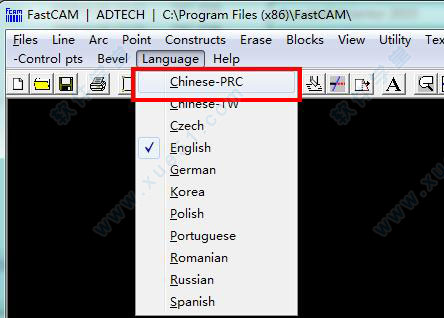

打开软件后，选择language为chinese-PRC
功能特点
1、文件显示
当选择文件读入、编辑或套料时、弹出的显示窗口会显示所选择文件的图形，改变图形下方文字检查框，可以显示文件文本。可显示的图形文件格式包括：CAM，DXF，DWG，IGS(IGES)，DSTV和与当前控制器设置相同的NC文件。
2、智能修剪
智能修剪是采用智能方式修剪直线或圆弧。只需要点中实体，不需要输入交叉点，则程序按常规自动修剪所选择的部分。请注意，修剪无限长直线时会删除相交点以外的部分，使其变为线段。如果有特殊指定的修剪请用普通修剪功能。
3、CAD清除与CAD压缩
CAD清除功能用于清除从CAD文件中读入文件时可能引起错误或不需要的实体。CAD压缩功能可用于对从其它CAD系统中读入到的文件按给定的误差平滑以及去掉不必要的实体。
4、交点功能
交点功能不仅能计算直线、圆弧、圆或任意组合的相互交点，而且还能计算任意两实体的延长线的交点。
5、任意顺序的零件编程
在绘图系统对编完的零件重新建立程序路径顺序，因而不需要在绘图时考虑零件的编程顺序。
6、引入、引出线
可选择多种形式的引入、引出线。可在零件上任何一点设置引入、引出线。
7、切割专用功能
画图软件为套料切割开发了许多非常实用的功能，标准件栏目中有绘制椭圆、样条线、螺旋线、处理各种角和槽，以及各种桥接方式，如连续桥、断开桥、断开线，都是为切割开发的简单实用的功能，还有为切割开发的批处理功能，如割缝补偿，点变圆孔，尖角变圆角，更是简单快捷。
8、DXF、DWG和IGES接口
可直接读入二维CAD的DXF、DWG或IGES文件。经过编辑后，可以输出DXF、DWG或IGES格式或以NC 文件格式输出。
9、测量单位
零件尺寸数据输入可选择公制或英制。
10、FastPATH自动编程
FastPATH自动编程模块软件，其基本功能是实现零件图或套料图到NC切割程序的转换，即直接将AutoCAD画好的或是FastNEST套料好的DXF/DWG文件，CAM文件转换为NC切割程序。FastPATH可对单个或多个零件自动设置切割路径，生成引入线和引出线，只需按一个鼠标键就可以完成。
11、FastNEST套料模块（专家版）
FastNEST模块用于在钢板上快速、优化地排列大量零件。且通过手动自动交互操作进行最佳调整。具有公共边切割，连续切割，矩阵套，优化切割顺序，余料套料等强大功能。
12、坡口切割（坡口版）
坡口切割功能是配套坡口切割机使用，通过其图形界面输入零件坡口信息，然后直接输出坡口切割代码，而且，FastNEST套料模块也可以对带有坡口信息的零件套料，对坡口切割的路径自动设置。
13、共边切割
任意共边切割功能可以自动生成套料零件的共边切割路径，一键完成所有共边零件的处理，生成切割代码。对减少穿孔，减少耗材，提高钢材利用率有极大的帮助。
补偿
1、割矩补偿
此功能为可选项。当用户购买的包括割矩补偿功能后，方可使用。此功能使零件的几何形状根据所设置的割矩补偿宽度改变，使内边界变小而外边界变大，保证所有零件在切割时具有正确的尺寸。
这种改变几何尺寸的补偿方法在当零件或套料结果的NC文件完成后，在控制器上仍然可以加入割矩补偿，因此要确定操作人员不在切割过程中加入补偿。如果用FastPLOT中的补偿功能则可以避免这问题，因为FastPLOT的输出是带补偿的输出。
注意：在所有割矩补偿中所用到的补偿值是指切割头的半径宽度。而许多切割表中所给定的是切割头直径，如果用在FastPATH中会使补偿值增加一倍。程序员要特别注意输入正确的数值。
2、垫缝切割垫缝切割功能选择用垫缝方式切割零件内部轮廓，零件外轮廓，或零件内部不封闭的线。
选择内轮廓：则内部边界会自动被用垫缝方式切割。
选择内部垫缝切割：则内部不封闭的线将被用垫缝切割。此功能多用于弯头虾米腰的下料，把多节优化套料在一张板材上，用垫缝切割，然后卷板成型，再截断。
选择外轮廓：则外部边界线会用垫缝切割。此功能使零件不与主体分离，多用于船体零件要求平板状态运输，到现场再截断。
参数设置：
垫缝长度
垫缝长度是指切割垫缝时割矩切割的距离。
垫缝宽度
垫缝宽度是指割矩抬起不切割时移动的距离。
注意：垫缝切割的边界无割矩补偿， 即补偿值为零。对零件的正常切割部分，按所设置的补偿，但所选择的垫缝切割边界，补偿值为零。
3、断开缺口
断开缺口功能与垫缝切割方式类似，区别可以加入引出线，且缺口位置不是以长度计算，而是以轮廓一周的给出的个数确定。
可选择：
内轮廓：则内边界被用于断开缺口的切割。
外轮廓：则外边界被用于断开缺口的切割。
引出线：如果选择引出线，则断开缺口切割会加引出线。
参数设置：<br /最小轮廓尺寸：小于此数值的边界将不会被加入断开缺口。
缺口宽度：即每段缺口切断的线的长度。
缺口数：零件边界加入的缺口总数。按零件边界等角度分配，例如：缺口数三个，则三个缺口按边界等分每120度位置有一个。
特别说明

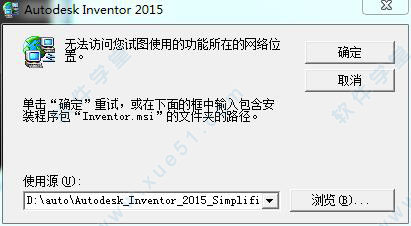

软件最好是要配合Autodesk软件使用，否则会出现如下图所示弹窗
