Autodesk Eagle Premium是一款强大实用的PCB印刷电路板设计软件,软件包含了原理图编辑器、PCB编辑器和自动布线器等模块。PCB设计变得容易。 使用EAGLE PCB设计软件进行任何处理。 适用于每位工程师的强大,易于使用的工具。 使用现代的PCB布线工具加速复杂的电路板布局。 快速重用在原理图和PCB之间保持同步的子电路。 数秒而不是数小时内逃脱球栅阵列(BGA)。使印刷电路板(PCB)设计者能够无缝地连接原理图、组件放置、PCB路由和全面的库内容。
Autodesk EAGLE Premium

破解教程

1、下载数据然后解压,双击exe文件夹

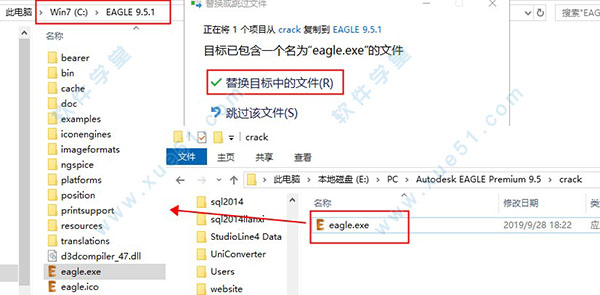

2、安装完成后将破解补丁复制到安装目录下替换原文件即可,默认安装目录为“C:\EAGLE 9.5.1”

软件功能

1、适用于每位工程师的PCB布局软件
通过软件中的全套PCB布局和原理图编辑工具,使您的电子发明栩栩如生。
2、模块化设计块(新!)
快速重用现有电路块。
3、多页原理图
保持任何大小的设计井井有条。
4、电气规则检查
对您的原理图设计有信心。
5、实时设计同步
在原理图和PCB布局之间保持同步。
6、易于使用的原理图编辑器
通过直观的原理图捕获将您的想法变为现实。
7、新的路由引擎(新!)
快速设计美观的PCB布局。
8、BGA扇出(新!)
在几秒钟内从BGA逃脱。
9、简化的选择和编辑(新功能!)
按自己的方式选择,分组和编辑设计。
10、装配变体
进行一个设计,然后组装多个变体。
11、高速设计
使用最新技术进行设计,包括DDR4,PCI Express或USB-C。
12、设计规则检查
确保您的电路板已准备就绪。
13、强大的PCB布局
直观的PCB布局工具使您的设计栩栩如生。
14、3D模型
将您的PCB和外壳结合在一起。
15、完整的组件
一站式服务,用于审查您的组件需求。
16、可制造零件
减少对零件可用性的担心。
17、无障碍图书馆内容
成千上万的现成零件库。
18、一键制作
只需单击即可生成CAM输出。
19、一键式MCAD
快速将设计跟踪到机械工具。
20、用户语言程序(ULP)
改善您的设计工具流程。
21、鹰尊
包括999个原理图图纸,16个信号层和无限的电路板面积。

软件特色

1、SPICE模拟器
快速测试您的想法和验证电路性能与一套完整的SPICE模拟方法。
2、模块化设计块
在你的项目之间拖放可重复使用的设计块,完成同步的原理图和PCB电路.
3、电子规则检查
用一套完整的电子规则检查来验证您的原理图设计,这样您的原理图就可以保持在轨道上。
4、实时设计同步
所有更改都会自动保持在计划和布局之间的同步,这样您就可以专注于创造性的过程。
5、推推路由
坚持您的所有设计规则,而自适应互动路由器推动和推进您的PCB跟踪
6、直观对准工具
用一套完整的对齐工具精确地排列和订购PCB设计对象。
7、避障路由
路线复杂的PCB布局和机动围绕您的设计,以方便您的跟踪到其目的地。
8、新路由引擎
快速创建漂亮的PCB布局。探索工具,以消除环路,转弯,并通过放置,而你的路线。
9、更简单的选择和编辑
快速选择、分组和编辑您的原理图和PCB布局中的对象。对分组对象进行全局分组和编辑。
10、高速设计
路由最新的接口-如DDR 4、PCIe和USB3.0-使用diff对、盲和隐藏的Via和长度调优。
11、设计规则检查(DRC)
用完全可定制的PCB设计规则和约束控制您的设计流程,避免意外的意外。
12、管理网上图书馆
无需担心的库已经为您的下一个设计做好了准备。查找并放置与我们不断增长的目录动态链接的部件。
13、三维PCB模型
不要靠运气来把你的木板装在它的外壳里。准确的三维模型使PCB首次适应。
14、完整组件
开箱即用的组件库包括符号、足迹、3D模型和参数化.
15、可制造零件
组件库直接链接到制造商,因此您可以避免在最后一分钟找到替代品。
16、新的 | 单击make
PCB制造没有头痛。将完整的输出推送到集线器,直接与制造商连接。
17、新的 | 融合360集成
直接在Fusion360中设计PCB对象,并将双向更改同步到您的PCB设计中。
18、用户语言程序(ULP)
使用广泛的在线PCB社区创建的脚本或程序之一增强可用性和功能。
19、BGA扇形
高级算法可以逃避所有的BGA网,所以您不会浪费时间手动扇出。

使用教程

1、如果你需要在双面板的两个焊盘之间的顶层和底层进行相同的布线,直接复制即可。即使用 copy 命令在所指向的wire上双击即可。同样,如果你打算把顶层的敷铜也原样复制到底层,也是这样操作
2、在使用Route命令进行手工布线时,如果终点是SMD类型IC的焊盘(或其他特殊情形),那么请记住要使用 CTRL键 + 鼠标右键 变更为相对的导线弯折样式,这样可以避免焊盘处的布线错误(这一点可以在TI的一款PCB上看到,不过俺已经不记得是哪个EAGLE文件了,只记得是MSP430 的LaunchPad)
3、栅格(Grid)在软件中极为重要,合理的栅格设置有助于提高布线速度。一般来说,以0.1inch的倍数为佳,比如2倍、0.5倍或你感觉合适的值。(你可以利用ALT键在两种栅格尺寸中切换)。栅格不宜过小,过小的栅格虽然会令你感觉似乎可以精细定位,但布线时你会感觉很烦(原理图、元件库编辑器除外)。而在原理图中,切记不要改动0.1inch的默认栅格,绘制符号时也是如此,否则你会发现自己画的符号总是无法和网络连接起来
4、EAGLE中很多按钮都具有下拉选单(就是那些带向下三角符号的按钮),这包含一些历史命令以及用户自定义的东西。尤其是栅格,你可以定义多个栅格设置,尤其是不同单位的栅格设置,这对布线极其有利。同样能带来便利的就是层的多种设置
5、栅格的另一个问题:你可能会经常在两种单位的栅格中切换(这对用户来说几乎和手工布线一样的常见),但不知不觉就会忘记所在使用的栅格单位,导致元件放置、移动后的位置没能对齐栅格(这对布线不是很有利),请运行 cmd-snap-board.ulp
6、如果你打算为同一个项目建立新的版本,比如说原理图稍有改变,或PCB打算采用不同封装的元件,甚至说你在布线时卡在了什么地方,想尝试另外一种方式而又不想在当前文件上修改——直接另存文件就是了
7、看了很多EAGLE布的板子,发现很多人都不是很喜欢使用网络分类(net class),无论是简单还是复杂的板子。原因倒是很简单,都嫌麻烦,嗯,都比较懒。其实使用网络分类同样可以提高手工布线速度。比如说,电路比较简单,但所用的线宽种类比较多,却不想为每个网络进行分配,同样也可以先定义好所用的这些线宽、孔径、间隙值,然后在布线前选择下,这样就不必总是要选择线宽了。。话说如果你使用自动布线(你可能最喜欢的FOLLOW-ME模式也是基于自动布线的,其实自动布线器中也可以单独一个信号网络进行布线的),进行网络分类是不可避免的,嗯除非你只是利用自动布线对元件布局进行尝试
8、前面提到了使用自动布线,多数情况下俺都是这么做的,大致排放元件,然后利用自动布线看下能否行得通,之后手工布线,自动布线的结果可以作为手工布线的参考,你随时可以一会儿手工布线,一会儿进行自动布线,这是非常有好处的。。此外,自动布线有时会很耗时间,毕竟算法都是有专利的,不过作为尝试性的自动布线,没必要等着全部完成,一般达到75%就足够了。而且你也可以看出当前的布局对布线是否有利
9、绘制复杂元件的符号时,尽量分解成多个部分,比如说最常见的供电,以及一个元件内多个不同的部分。这样既可以减少网络标号的使用,又能使原理图看着清晰明了。不要像很多protel99之类的用户,把一个双运放的符号画成SOP8的样式
10、以简单的继电器为例说明上面这两条,继电器分线圈和触点两部分,分开画两部分的符号,不但这两部分符号可以为其他继电器元件公用,而且两部分符号可以分开随意放,也可以放在不同的图纸中。继电器线圈的两个引脚设置pinswap后,布线时可以随时交换,这对布线是很便利的
11、手工布线时,建议是先走直角。嗯,直角当然是不推荐的,不过这里所说的是先走直角,然后用倒角命令(Miter)处理,斜切线可以是园的或直的,多数情况下俺都是用直的。倒角之前,由于是直角布线,移动、弯折都很便利,满意之后再倒角。最后别忘记使用“优化”(Optimize)命令对走线处理。顺变提一下,被优化的线条必须是相同宽度的,否则无法优化
