S4A编程软件是一款非常强大的可视化编程工具，是您作为扩展安装在Visual Studio软件上的产品，您可以使用。NET工具包，用于构建和编程专门的软件应用程序。它为管理连接到Arduino的传感器和执行器提供了新的模块，还有一个类似于PicoBoard的传感器报告板。该项目的主要目的是吸引人们进入编程世界，它的目标还在于为Arduino程序员提供高级接口，其功能包括通过用户事件与一组板进行交互。S4A编程软件最大的优势就是他 对于C++、BASIC或C#编程并不是非常的依赖，您可以在基于文本的环境中借助该产品开始编程。它加载了许多特性，其中之一就是硬件对齐。您可以根据手头的硬件选择设计用户界面，您还可以使用本包中的工具和用户界面控件找到与编程数据兼容的硬件，让你更加轻松快速的进行编程。
软件亮点
1、支持的板
S4A与Arduino Diecimila，Duemilanove和Uno合作。其他电路板尚未经过测试，但它们也可以工作。
2、连接
组件必须以特定方式连接。S4A允许6个模拟输入（模拟引脚），2个数字输入（数字引脚2和3），3个模拟输出（数字引脚5,6和9），3个数字输出（引脚10,11和13）和4个特殊输出连接Parallax连续旋转伺服电机（数字引脚4,7,8和12）。您可以通过将RF模块连接到其上来无线管理电路板，例如Xbee。S4A允许您控制与USB端口一样多的电路板。
3、兼容性
S4A向后兼容Scratch，因此您可以在其中打开Scratch项目。但是，您将无法在Scratch社区网站上共享您的项目，因为这样做违反了Scratch使用条款。请注意，此兼容性无论如何都不起作用，因此您将无法从原始Scratch中打开S4A项目。还支持使用PicoBoard和Arduino板。
4、协议
S4A 通过每75 ms发送执行器状态和接收传感器状态与Arduino交互，因此脉冲宽度需要大于该时间段。数据交换遵循PicoBoard协议，并且需要在板中安装特定程序（固件）。有关如何操作的详细说明，请参阅下载部分。
5、技术细节
支持董事会
S4A与Arduino Diecimila、Duemilanove和Uno协同工作。其他的电路板还没有经过测试，但它们可能也能工作。
6、接口

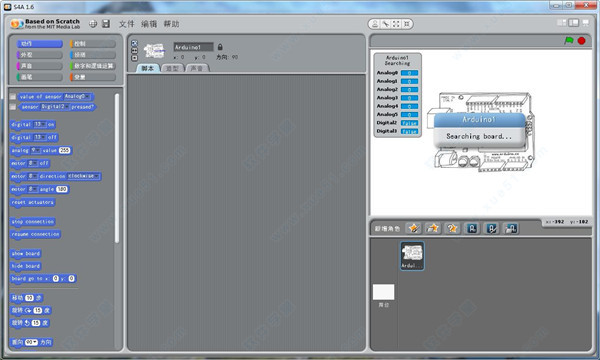

一个S4A程序来控制一个光传感器Theremin，具有记录和回放功能
Arduino对象为基本的微控制器功能、模拟和数字写和读以及更高级别的功能提供了块。你可以找到块管理标准和连续旋转伺服电机:
在S4A中，Arduino板由一种特殊的精灵来表示。Arduino sprite会自动找到连接板的usb端口。
只要添加一个新的Arduino sprite，就可以同时连接多个板。
常见问题
1、S4A固件会损坏主板吗？
事实上，我们的“固件”就像任何其他Arduino草图一样，所以根本没有风险。当然，您可以将其他草图上传到电路板，然后在需要时再次上传S4A固件。
2、S4A程序可以推入Arduino板吗？
目前无法将代码编译成Arduino二进制文件。必须要说的是，S4A被认为是旧版Scratch（在Smalltalk中开发的版本）的改进，通过处理这些实际问题，学习如何更容易地为每个人编写现实世界的对象，尤其是儿童。对象与他们处理Scratch “普通对象”的方式相同，因此它们可以在它们之间进行交互。换句话说，它不是直接对电路板进行编程，而是为了帮助同时学习编程和电子学。不过，如果你想要的只是摆脱USB线，我们建议你使用像XBee这样的无线设备。
3、我可以更改引脚配置吗？
很不幸的是，不行。引脚配置在S4A的固件和源代码中都是硬编码的，S4A的制作方式不允许“动态”更改源代码。因此，在我们找到更好的方法或增强电路板和程序之间的通信协议之前，定制引脚排列的唯一方法是更改S4A源代码和固件。有可用的西班牙非官方指南这里（感谢博尔哈·佩雷斯）
4、S4A支持哪些主板？
S4A与Arduino Diecimila，Duemilanove和Uno合作。其他电路板尚未经过测试，但它们也可以工作。
5、S4A会在我的电脑上运行吗？
S4A适用于三种主要的消费者操作系统：Microsoft Windows，GNU / Linux和MacOS。所以，是的，它很可能适用于您的PC。
更新日志
v1.6
1、修复了在显示％t而不是传感器名称时块观察者的问题！
2、修复了模拟输入错误未消失时的问题！
3、修复了创建新Arduino对象和选择现有连接时的错误（感谢Vaner Anampa，Erik Bartmann等报告此错误）
4、更改了Arduino块上的默认引脚及其顺序（如前所述）
5、合并的伺服块，现在引脚8,7和4可用于标准和CR伺服电机。
6、根据巴塞罗那IMI（“Institut Municipal d'Informatica”）的要求添加了HTTP块7、更新了一些翻译文件。
