batchplot(AutoCAD批量打印软件) v3.5.9中文免费版

batchplot是一款功能齐全的专门针对Autocad的CAD图纸批量打印软件，支持Autocad2000以上的版本，在这你可以对打印进行图框、图块、图层的设置，除此之外，它还可以根据打印机自动调节打印的方式、打印纸的大小、批量打印数量等等，最重的是设置完成后你可以对所设置进行预览，从而预防打印错误；它批量打印打印速度非常快，使用它能帮你节省时间，提高工作效率，图纸设计人员以及AutoCAD爱好者千万不要错过咯！

batchplot使用教程

1、解压本站下载的文件夹，双击运行“batchplot”应用程序，开始安装，根据向导提示进行安装；

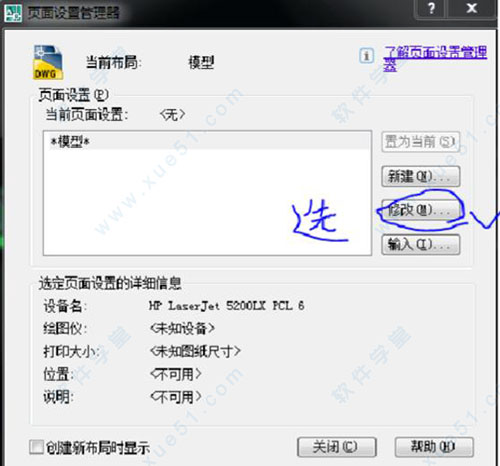

2、安装完毕后，在CAD中单击菜单栏--文件- -页面设置管理器；

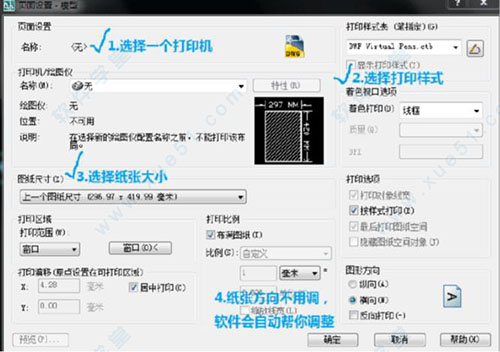

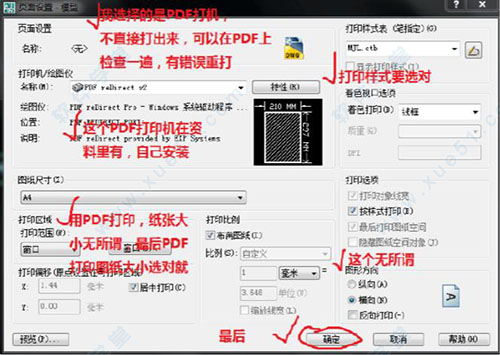

3、页面设置管理器中设置默认打印机及纸张大小等；

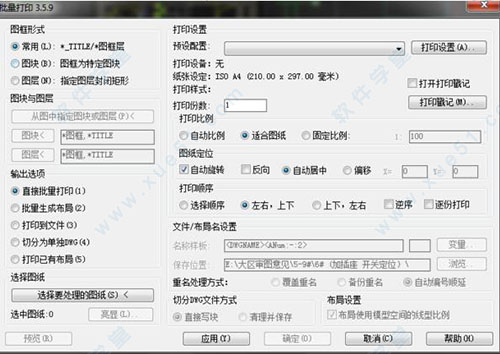

4、设置完成后，进入批量打印插件。在命令行输入命令“bplot”；

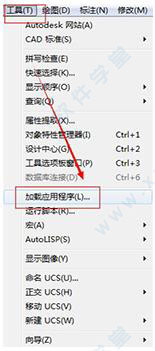

若键入没有反应，那么你可以点击工具选项选择“加载应用程序中”加载即可。

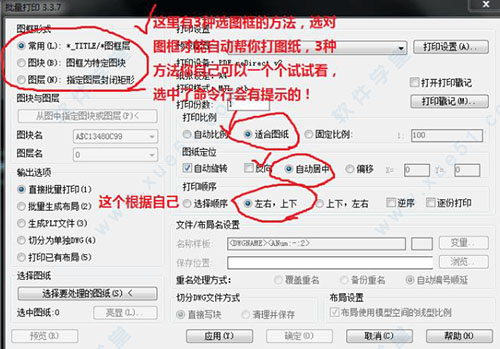

5、按照批量打印工具选择图框（有三种方法选择，一般选后两种）；

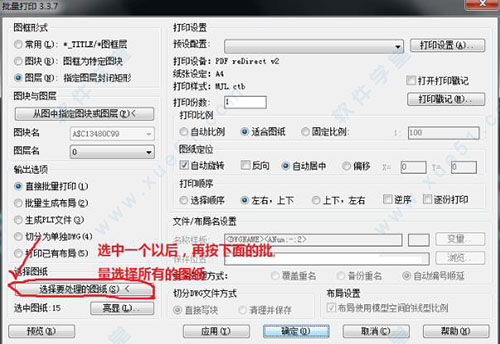

6、选完之后，再单击选中要处理的图纸；

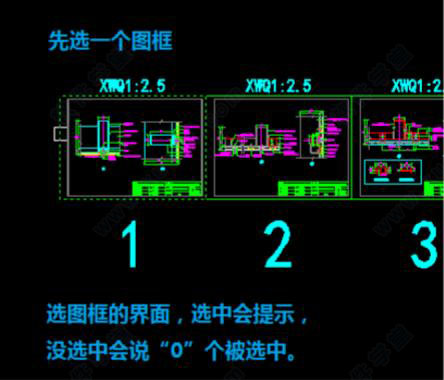

7、先选一个图框效果如下：

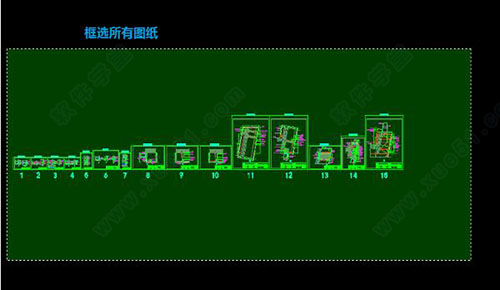

8、框选所有图纸效果如下：

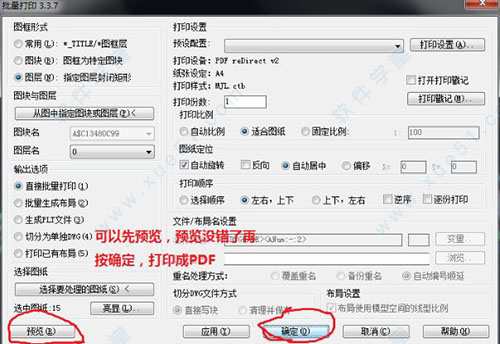

10、选中完成后预览，预览确定后可以先打印成PDF的（你如果打印机不是设置成PDF打印机，就直接出图纸了）

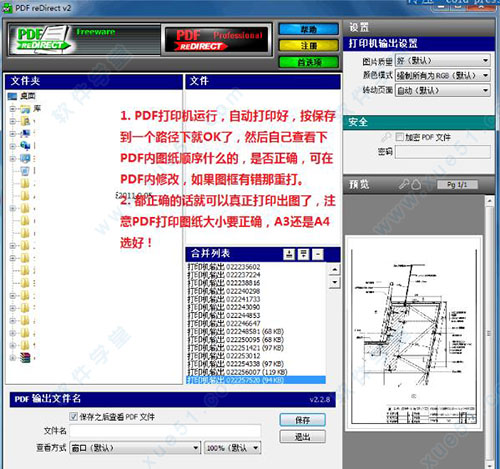

11、检查PDF图纸，确认无误后打印，注意PDF图纸大小选择好，选A3还是A4
12、最后点击【应用】，然后【选择要处理的图纸】按键到CAD窗口去选取图纸。跳出PDF文件完全后点击保存确定，最后成果。

常见问题

1、batchplot软件安装了后，CAD无法识别Bplot这个快捷键，是什么原因？
输入命令“PU”清除所有多余东西，然后在输入命令“RE”重生成一下，在使用批量打印试试，如果还是不行就重新安装（这个插件安装是很快的，没什么问题，我的文件不能批量都这样解决）。
2、如何调整软件中的亮显范围？
软件打印工具，主要是用来在CAD模型空间中存在多张图纸时，进行批量打印用的。图框最好自己制做一个，存成图块，在各张图纸上按定好的比例缩放旋转到合适。图框中的共多少页，第几页，只能自己填上去，无此功能。
3、cad分页打印工具怎么设置图框？

在左上边有图框样式，如果你的图框是个图框，就选第二个图框为特定图层，然后点下面的从图中指定图块或图层，然后你点一下你的图框就行了，他就自动识别了；
如果你的图框所有元素都在一个图层上，就选第三个图层，然后也是点下面的从图中指定图块或图层，然后选择图框所在的图层，他也就自动识别了。所以说要让他识别图框，第一你的图框成块，然后所有的图框都是这一个块，另一种方法就是你的图框不是块，那就把你的图框所有的元素都放到一个图层里，用图层识别，这样也行。

软件特色

1、能够批量打印 AutoCAD 和其他软件生成的DWG/DXF 文件。
2、支持智能识别图纸的打印区域（图框）及绘图比例，无需逐个设置图纸的打印区域。
3、支持按目录添加图纸，高效率添加图纸文件。
4、支持一次选择多个图纸文件批量打印，也能够智能识别一个文件中的多张图纸。
5、图纸排版算法国际领先，最大限度地节省纸张和耗材。
6、支持单页打印和卷筒纸打印，能自动缩放打印图纸和线宽，批量输出最佳打印效果。
7、按图纸类别分类分批打印图纸，适用于各种打印硬件环境。

更新日志

batchplot v3.5.9
1、添加：支持起点与终点重合的五个顶点的非闭合PLINE线图框
2、增加：对部分种类的pc3和打印机程序的PLT文件默认扩展名的的判断
3、比如：PublishToWeb JPG.pc3设备自动设置扩展名为JPG等等。
