staruml3.0是一款实用性极强的uml建模工具，它可创建UML类图，生成类图和其他类型的统一建模语言图表工具。程序可绘制出用例图、类图、序列图、状态图等九款UML图形，且支持各类影像文件格式的导入，如JPG、JPEG、BMP等。staruml可根据类图的内容自动生成JAVA、C++和C#代码，当然也能读取Java、C++、C#代码反向生成类图，而此功能的实现得以程序自带的“反向工程”功能。该软件致力于为用户提供强大便捷的UML图绘制服务，能够轻松绘制序列图、活动图、部署图、例图、复合结构图等共计九种类型UML图，并且支持23种GoF模式(Pattern)以及3种EJB模式，用户通过它还可以导出多种格式影像文件，使用更加高效灵活。本站提供
staruml3.0免费破解版下载端口，欢迎有需要的朋友免费下载使用。
功能特色
1、ERD支持
可以创建实体关系图（ERD）。ERD是数据库建模最常用的图之一，我们的ERD是基于乌鸦的脚符号，比陈的符号更容易和可读。
2、快速建模
支持Quick Edit中的许多短语，可以一次创建元素和关系，如子类，支持界面等。
3、视网膜显示支持
支持Retina（高DPI）显示。所有图表，文字和图标都是锋利的，用户可以获取图像作为高dpi位图图像（PNG和JPEG）。
4、扩展管理
可以通过扩展管理器从官方扩展注册表或Github存储库轻松查找和安装扩展。
5、模型驱动开发
以非常简单的JSON（JavaScript对象符号）格式存储模型，使用用户定义的模板可以轻松地使用自定义代码。
6、代码工程
支持主要的编程语言，包括Java，C＃和C ++，用户可以从模型生成源代码，或者通过逆向工程从源代码构建模型。
7、UML 2
与UML 2.x标准兼容，共支持11种UML图：类，对象，用例，组件，部署，复合结构，序列，通信，状态图，活动和配置图。
8、开放API
允许添加菜单、UI、对话框，甚至您自己的建模语言，包括元模型，符号和验证规则。
9、异步模型验证
定义了许多UML模型验证规则，并且每当保存或打开模型文件时，都会异步检查规则。
10、Markdown支持
可以使用markdown语法来编辑元素的文档，同时支持markdown语法突出显示和预览。
11、支持将PDF导出为干净打印
可以选择页面布局（纵向或横向）和页面大小（B5，B4，A3，A4，字母等）。
软件特点
1、可以免费下载。另外源码开放，可以安装或者自己喜欢的插件。
2、可以导出很多种图片格式。
3、可以绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图与复合结构图等。
4、UML图还有自动检测功能，违反UML语法的地方都可以检测出来。
5、使用该软件可以根据类图生成Java、C++等代码。还能反向生成类图。
6、可以读取解析Rational Rose的文件。
7、根据官方文档，它支持23种GoF模式(Pattern)，与3种EJB模式。
破解教程

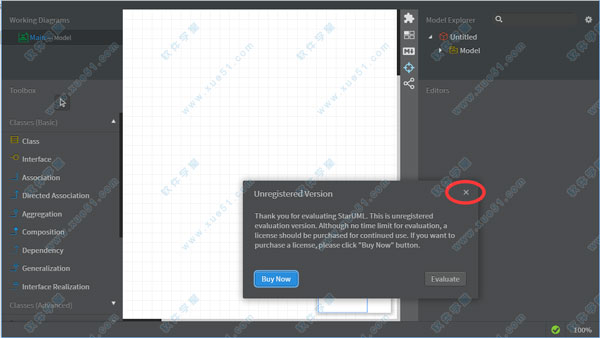

1、下载安装原程序软件，安装完成后自动运行，提示需要注册，我们先关闭软件。

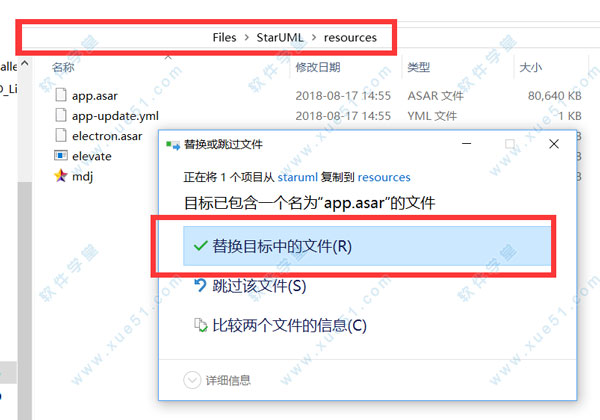

2、将补丁app.asar复制到安装目录并替换，默认：C:\Program Files\StarUML\resources。
3、再次运行软件就是破解版了。
使用教程

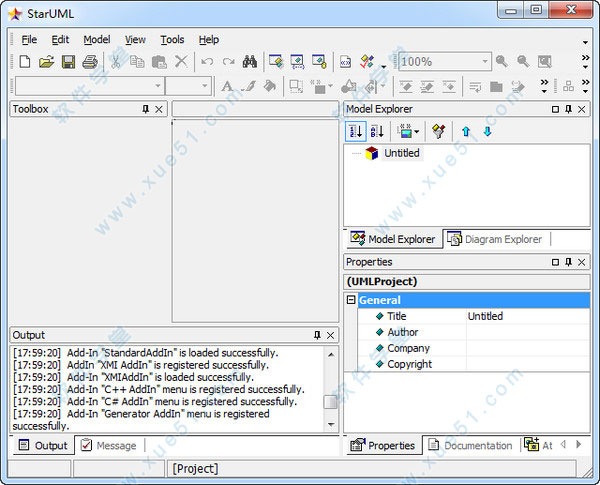

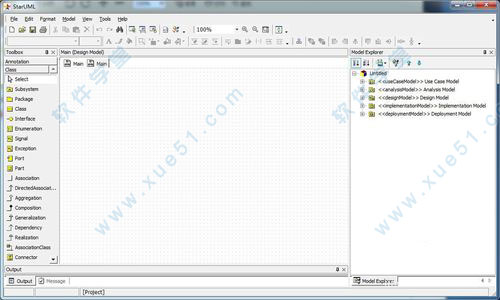

1、打开软件。

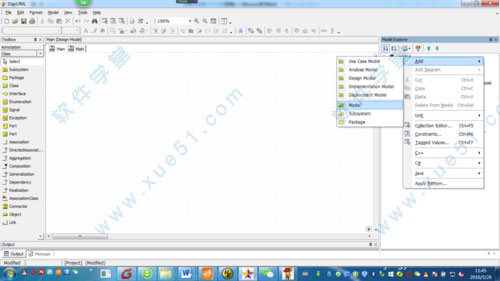

2、在Model Explorer 中，在Untitled右键——ADD——Model，取名myuml。

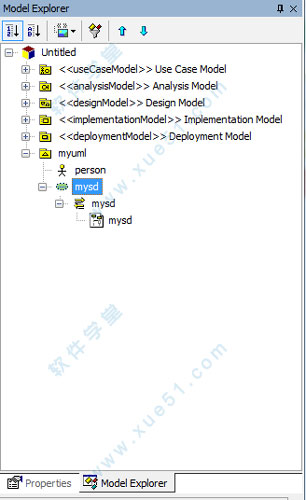

3、接着，单击myuml，右键——Add Diagram——Sequence Diagram，这里可以取个名字mysd。如果要改名字可以改Properties中的name属性。

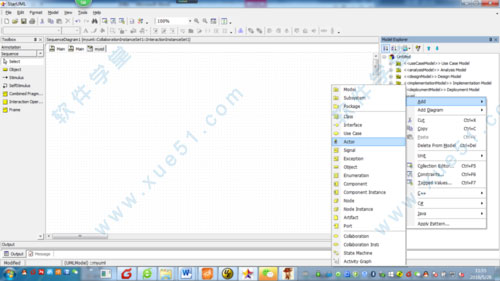

4、接下来添加一个执行者，myuml右键——Add——Actor，更名为person。

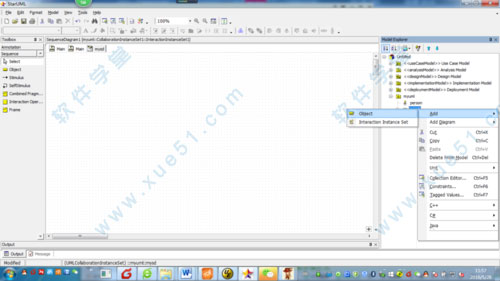

5、接下来添加一个Object，mydb右键——Add——Object，更名为action。

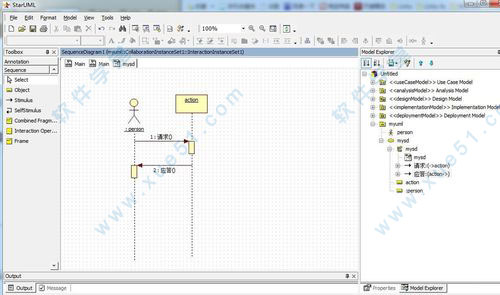

6、再将person、和action拖到空白处，用Sequence里的工具线连起来。一个简单的时序图就OK了。复杂的举一反三吧。
如何使用starUML画用例图

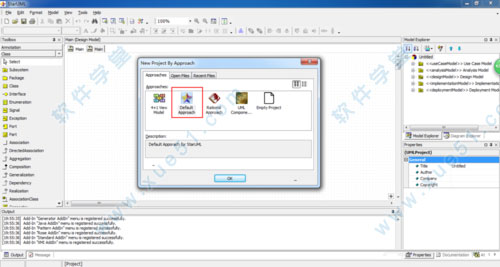

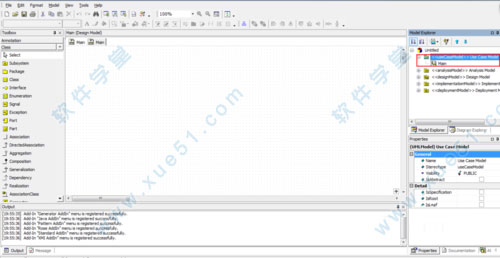

1、首先启动软件就会除出现这个界面。我们选择第二个模型，当然四个都可以尝试一下，只是归类的方法不同而已。
2、右边选择第一个视图，用例图，在左边就会将与用例图相关的所有元素都会列出来，需要什么直接拖动到工作台就好了。

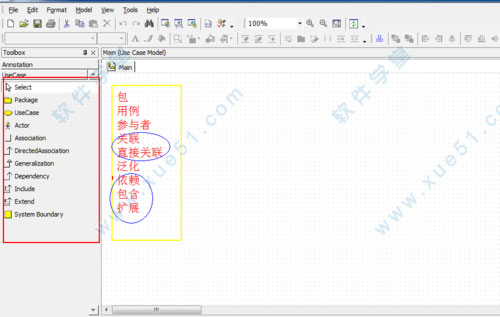

3、简单介绍下左边各个元件的含义，包括与用例图相关的参与者、用例以及各种关系。

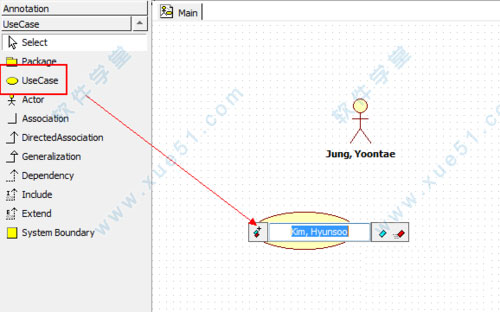

4、示范一下如何创建一个用例，很简单，将小人拖到工作台就好了。
5、用同样的方式建一个用例，输入名称。

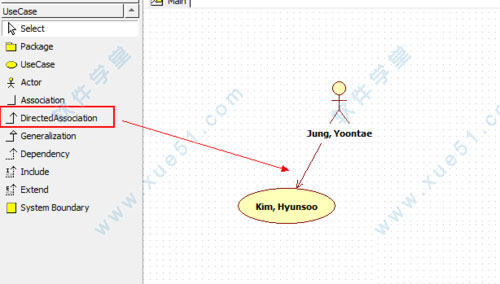

6、他们之间的关系可以选中左边栏的关系，同样点击用例，鼠标按住不放然后到用例上，释放鼠标就会在参与者与用例之间建立一个关系。
常见问题
1、出现connect elements exactly
解决办法：画连接线的时候从元素中间开始，也就是线的连接两端一定要在元素上。
2、如何画时序图
将控件拖到main视图:右键——Add Diagram——Sequence Diagram
点击左边的Obecjt自动有了下虚线，然后将右边的人拖进来，点击左侧的stimulus(激活物)连接到object就行。
3、staruml怎么对齐
选择多个图后右键——format——Alignment——里面就有左对齐、上对齐了。
4、多个图形间隙如何相等
选择多个图后右键——format——Alignment——Space Equaly，水平或垂直。
