Advanced Design System(ads)2017破解版

ads2017是一款功能强大的IC系统设计软件，全称为Advanced Design System2017。2017这个版本和旧版本相比，其有了不错的改进。无论是信号的完整性（SI）还是功率的完整性（PI），还是在RF、PCB、层压板、模块和硅基、RFIC等技术等领域，其都为用户提供了重大技术改进，用户使用该软件进行设计将会变得更加高效。其所具备的快速、精确、简单易用的特点也让这款软件在业界变得非常流行，大批用户都喜欢使用该软件进行各类集成电路设计，小到射频∕微波模块，大到航天领域都在使用该软件进行集成电路的设计。随着软件版本的不断更新，其软件性能也是也来越好，软件功能越来越完善。每次的更新总会给用户带来未知的惊喜。小编今天为大家带来的是ads2017破解版，如果您需要这么一款软件，同时觉得它好用的话，就将它拿下吧！

安装破解教程

1、下载好数据包后，双击安装程序进行安装，安装过程十分简单，根据安装导向安装即可。

2、安装完成后将会弹出产品的有效执照，我们直接将其推出。

3、打开破解文件夹crack，将“EEsof_License_Tools”文件夹复制到许可证工具安装目录替换原文件夹，默认安装路径为“C:Program FilesKeysightEEsof_License_Tools”。
4、根据自己电脑的位数，复制ADS2017文件夹，到软件安装路径替换原文件夹。默认路径：“C:Program FilesKeysightADS2017”
5、替换之后，找到“EEsof_License_Toolsbinwin32”，右键管理员身份运行”server_install.bat”安装服务。

6、服务安装成功之后，双击”注册.reg”添加注册表。
7、最后打开软件，在许可证配置界面，选择“我想要指定一台执照伺服机”，输入“23111@localhost”。如下图所示：

打开软件，选择相关的许可，直接启动软件。

8、完成以上操作后，软件即破解成功。

主要功能

一、仿真设计
ADS软件可以提供电路设计者进行模拟、射频与微波等电路和通信系统设计，其提供的仿真分析方法大致可以分为：时域仿真、频域仿真、系统仿真和电磁仿真，ADS仿真分析方法具体介绍如下:
1、高频SPICE分析和卷积分析
高频SPICE分析方法提供如SPICE仿真器般的瞬态分析，可分析线性与非线性电路的瞬态效应。在SPICE仿真器中，无法直接使用的频域分析模型，如微带线带状线等，可于高频SPICE仿真器中直接使用，因为在仿真时可于高频SPICE仿真器会将频域分析模型进行拉式变换后进行瞬态分析，而不需要使用者将该模型转化为等效RLC电路。因此高频SPICE除了可以做低频电路的瞬态分析，也可以分析高频电路的瞬态响应。此外高频SPICE也提供瞬态噪声分析的功能，可以用来仿真电路的瞬态噪声，如振荡器或锁相环的jitter
卷积分析方法为架构在SPICE高频仿真器上的高级时域分析方法，藉由卷积分析可以更加准确的用时域的方法分析于频率相关的元件，如雨以S参数定义的元件、传输线、微带线等。
2、线性分析
线性分析为频域的电路仿真分析方法，可以将线性或非线性的射频与微波电路做线性分析。当进行线性分析时，软件会先针对电路中每个元件计算所需的线性参数，如S、Z、Y和H参数、电路阻抗、噪声、反射系数、稳定系数、增益或损耗等(若为非线性元件则计算其工作点之线性参数)，在进行整个电路的分析、仿真
3、谐波平衡分析
谐波平衡分析提供频域、稳态、大信号的电路分析仿真方法，可以用来分析具有多频输入信号的非线性电路，得到非线性的电路响应，如噪声、功率压缩点、谐波失真等。与时域的SPICE仿真分析相比较，谐波平衡对于非线性的电路分析，可以提供一个比较快速有效的分析方法。
谐波平衡分析方法的出现填补了SPICE的瞬态响应分析与线性S参数分析对具有多频输入信号的非线性电路仿真上的不足。尤其在现今的高频通信系统中，大多包含了混频电路结构，使得谐波平衡分析方法的使用更加频繁，也越趋重要。
另外针对高度非线性电路，如锁相环中的分频器，ADS也提供了瞬态辅助谐波平衡(Transient Assistant HB)的仿真方法，在电路分析时先执行瞬态分析，并将此瞬态分析的结果作为谐波平衡分析时的初始条件进行电路仿真，藉由此种方法可以有效地解决在高度非线性的电路分析时会发生的不收敛情况
4、电路包络分析
电路包络分析包含了时域与频域的分析方法，可以使用于包含调频信号的电路或通信系统中。电路包络分析借鉴了SPICE与谐波平衡两种仿真方法的优点，将较低频的调频信号用时域SPICE仿真方法来分析，而较高频的载波信号则以频域的谐波平衡仿真方法进行分析
5、射频系统分析
射频系统分析方法提供使用者模拟评估系统特性，其中系统的电路模型除可以使用行为级模型外，也可以使用元件电路模型进行习用响应验证。射频系统仿真分析包含了上述的线性分析、谐波平衡分析和电路包络分析，分别用来验证射频系统的无源元件与线性化系统模型特性、非线性系统模型特性、具有数字调频信号的系统特性
6、拖勒密分析
拖勒密分析方法具有可以仿真同时具有数字信号与模拟、高频信号的混合模式系统能力。ADS中分别提供了数字元件模型(如FIR滤波器、IIR滤波器，AND逻辑门、OR逻辑门等)、通信系统元件模型(如QAM调频解调器、Raised Cosine滤波器等)及模拟高频元件模型(如IQ编码器、切比雪夫滤波器、混频器等)可供使用
7、电磁仿真分析
ADS软件提供了一个2.5D的平面电磁仿真分析功能——Momentum(ADS2005A版本Momentum已经升级为3D电磁仿真器)，可以用来仿真微带线、带状线、共面波导等的电磁特性，天线的辐射特性，以及电路板上的寄生、耦合效应。所分析的S参数结果可直接使用于些波平衡和电路包络等电路分析中，进行电路设计与验证。在Momentum电磁分析中提供两种分析模式：Momentum微波模式即Momentum和Momentum射频模式即Momentum RF;使用者可以根据电路的工作频段和尺寸判断、选择使用
二、设计辅助
ADS软件除了上述的仿真分析功能外，还包含其他设计辅助功能以增加使用者使用上的方便性与提高电路设计效率。ADS所提供的辅助设计功能简介如下:
1、设计指南
设计指南是藉由范例与指令的说明示范电路设计的设计流程，使用者可以经由这些范例与指令，学习如何利用ADS软件高效地进行电路设计。
目前ADS所提供的设计指南包括：WLAN设计指南、Bluetooth设计指南、CDMA2000设计指南、RF System设计指南、Mixer设计指南、Oscillator设计指南、Passive Circuits设计指南、Phased Locked Loop设计指南、Amplifier设计指南、Filter设计指南等。除了使用ADS软件自带的设计指南外，使用者也可以通过软件中的DesignGuide Developer Studio建立自己的设计指南
2、仿真向导
仿真向导提供step-by-step的设定界面供设计人员进行电路分析与设计，使用者可以藉由图形化界面设定所需验证的电路响应。
ADS提供的仿真向导包括：元件特性(Device Characterization)、放大器(Amplifier)、混频器(Mixer)和线性电路(Linear Circuit)
3、仿真与结果显示模板
为了增加仿真分析的方便性，ADS软件提供了仿真模板功能，让使用者可以将经常重复使用的仿真设定(如仿真控制器、电压电流源、变量参数设定等)制定成一个模板，直接使用，避免了重复设定所需的时间和步骤。结果显示模板也具有相同的功能，使用者可以将经常使用的绘图或列表格式制作成模板以减少重复设定所需的时间。除了使用者自行建立外，ADS软件也提供了标准的仿真与结果显示模板可供使用
4、电子笔记本
电子笔记本可以让使用者将所设计电路与仿真结果，加入文字叙述，制成一份网页式的报告。由电子笔记本所制成的报告，不需执行ADS软件即可以在浏览器上浏览
三、ADS与其他EDA软件和测试设备间的连接
由于现今复杂庞大的的电路设计，每个电子设计自动化软件在整个系统设计中均扮演着螺丝钉的角色，因此软件与软件之间、软件与硬件之间、软件与元件厂商之间的沟通与连接也成为设计中不容忽视的一环。ADS软件与其他设计验证软件、硬件的连接简介如下：
1、SPICE电路转换器
SPICE电路转换器可以将由Cadence、Spectre、PSPICE、HSPICE及Berkeley SPICE所产生的电路图转换成ADS使用的格式进行仿真分析、另外也可以将由ADS产生的电路转出成SPICE格式的电路，做布局与电路结构检查(LVS，Layout Versus Schematic Checking)与布局寄生抽取(Layout Parasitic Extraction)等验证。
2、电路与布局文件格式转换器
电路与布局格式转换器提供使用者与其他EDA软件连接沟通的桥梁，藉由此转换器可以将不同EDA软件所产生的文件，转换成ADS可以使用的文件格式。
3、布局转换器
布局式转换器提供使用者将由其他CAD或EDA软件所产生的布局文件导入ADS软件编辑使用，可以转换的格式包括IDES、GDSII、DXF、与Gerber等格式。
4、SPICE模型产生器
SPICE模型产生器可以将由频域分析得到的或是由测量仪器得到的S参数转换为SPICE可以使用的格式，以弥补SPICE仿真软件无法使用测量或仿真所得到的S参数资料的不足。
5、设计工具箱
对于IC设计来说，EDA软件除了需要提供准确快速的仿真方法外，与半导体厂商的元件模型间的连接更是不可或缺的，设计工具箱便是扮演了ADS软件与厂商元件模型间沟通的重要角色。ADS软件可以藉由设计工具箱将半导体厂商的元件模型读入，供使用者进行电路的设计、仿真与分析。
6、仪器伺服器
仪器伺服器提供了ADS软件与测量仪器连接的功能，使用者可以通过仪器伺服器将网络分析仪测量得到的资料或SnP格式的文件导入ADS软件中进行仿真分析，也可以将软件仿真所得的结果输出到仪器(如信号发生器)，作为待测元件的测试信号。

操作简介

1、3D 版图查看、路由选择和编辑
当今的无线通信设计日益复杂，需要更强大的解决方案来查看和编辑设计。ADS 2017 全新的 3D 设计功能让这些复杂问题迎刃而解。利用这些 3D 功能，它现在能够在三个维度（图 1）上查看和编辑 PCB 或 MMIC/RFIC 版图。它为设计人员提供了一款强大工具，使其可以验证设计是否满足要求，同时可以帮助他们找出不利的错误。ADS 2017 全新的 3D 功能还在多层设计中利用过孔极大简化了压合过程，可以在密集区域进行路由选择，并在准备电磁仿真的同时进行复杂的结构选择。

2、多技术 3D 电热仿真
设计复杂的现代功率放大器（PA）模块可能是一项非常棘手的任务，因为这需要高密度版图或使用先进半导体工艺（例如 GaN 和 GaAs）。为了避免代价高昂的电路改版，设计人员必须在投产之前深入观察电路的电热性能。
多年以来，ADS 电热仿真器为设计人员提供了一个全面的 3D 热求解程序，该程序与 ADS 版图环境和电路仿真器紧密集成。它能计算整个系统或芯片的温度曲线，并能在电路仿真器中提供这项信息注释，对电路进行精确的温度分析。ADS 2017 通过对多种技术一起进行热仿真，可以一步完成这些功能。

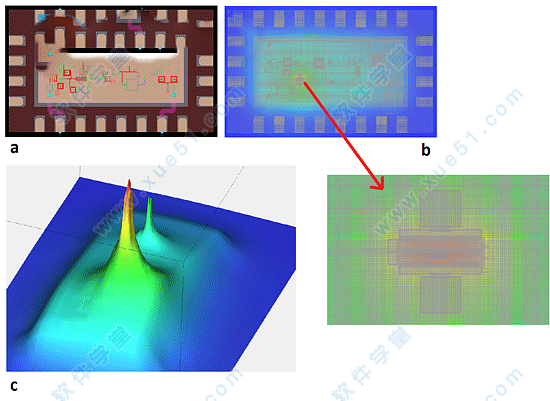

以功率放大器设计为例，假设它采用倒装芯片和方形扁平无引线（QFN）封装设计。这个设计包括裸片、层压板、铜凸点和封装，这形成了一个变化多端、非常难以分析的热电阻曲线。图 2 总结了ADS 2017 中的多技术基片设置。图 3 以出色的分辨率和精度，显示了整个 3D 芯片构建模块的热效应。热分析包括设计的所有结构。根据这项信息，设计人员可以进行必要的编辑，而后充满信心地将设计投入生产。


3、利用 Python 数据链路进行 3D 数据可视化显示
Python 是一种使用广泛的高级编程语言，可用于通用编程。ADS 2017 为设计人员提供了一种使用 Python 来处理 ADS 仿真结果的简单方法。这一功能显著增强了分析、处理和显示 ADS 结果等众多新功能，既适用于专家级 Python 用户，也适合那些菜鸟用户。
对于非编程人员，是德科技提供了包含 Python 脚本的工作区。例如，设计人员可以下载代码来创建 3D 史密斯圆图*。这个图形助手可以帮助射频和微波设计人员通过一个图来显示大量信息。例如，一个 3D 史密斯圆图可以绘制出阻抗随频率、电压或其他变量的变化，设计人员可以根据这些参数展现出来的折中来做出明智的决定

4、使用 FEM 进行更强大的 3D 电磁仿真
ADS 中的 3D 有限元法（FEM）引擎是一个功能强大的全波电磁仿真器，能够在频域中分析 3D 电磁效应，尤其适用于仿真高速和 RFIC 封装、接合线、天线、片上和片外嵌入式无源器件及 PCB 互连等元器件的电磁效应。这个 FEM 引擎能够全面集成在 ADS 和 Keysight 3D 建模和仿真环境 EMPro 中。在引擎中导出和导入设计可以自动完成，因而能够节省时间和资金，与第三方电磁仿真器所需要的手动导出/导入设计相比，可以最大限度减少人为错误。据估计，每进行一次仿真，工具之间的数据传输大约需要两个小时。假设每天进行一次仿真，日积月累之下所付出的时间成本将会极其庞大，大约达到每年 50,000 美元！通过与 ADS 和 EMPro 中的 FEM 相集成，是德科技的解决方案可以节省在这方面浪费的资金，并避免出现相关的错误。
随着 ADS 2017 和 EMPro 2017 的发布，FEM 引擎现在比原来更加强大（图 5）。通过使用更智能的网格划分功能、自适应网格划分算法、混合顺序功能以及并行频点求解，ADS 2017 中的 FEM与之前版本相比，速度平均加快 1.5 倍至 2 倍（表 1）。此外，其磁盘尺寸降低了大约 50%。这使得射频和微波设计人员能够更容易使用 FEM 引擎来满足各种富有挑战性的新设计要求。


5、3D Via Designer：支持访问精确的过孔模型
在仿真高速信号互连时，一个关键问题是无法访问精确的高频过孔模型。为了解决这个问题，ADS 2017 引入了“Via Designer”，这个工具可以建立 PCB 过孔（单端或差分）模型，使设计人员可以全面控制过孔指标（图 6）。
Via Designer 使用 FEM 来全面表征所创建模型的电磁效应，并且在高频范围内具有很高精度。它支持参数化扫描，在全通道仿真中对电路进行精细调整。使用这个功能强大的新工具，您可以完全消除与过孔设计相关的不确定度。

6、自动建立线圈等器件的 PCell 结构
丰富而功能强大的仿真选件、与 Keysight GoldenGate 软件（非常出色的 RFIC 仿真工具）的完美集成，这一切使 ADS 成为启动和完成硅基 RFIC 设计的卓越平台。ADS 2017 添加了 CoilSys，更进一步完善了这个功能。CoilSys 工具能够自动建立螺旋电感器、变压器和传输线的参数化单元（PCell）结构（图 7）。由此产生的 PCell 经过设计规则校验（DRC）验证无误，随时可以在 RFIC 设计中使用。CoilSys 消除了手动创建这些版图单元的过程，从而也就避免了 RFIC 设计人员花费大量时间执行这个非常辛苦的任务。
使用 CoilSys 创建的版图经过电磁仿真，可以转化成参数以进行元器件合成和设计优化。

7、用于分层管理的新选件
ADS 2017 提供了一个新选件，支持使用单一图形用户界面创建、更改和控制设计分层。该选件“Config View”的界面如图 8 所示。与 ADS 的旧版本不同，使用 Config View 进行分层管理不需要对设计进行修改。

8、更强大、更全面的仿真平台
无线通信系统的设计从来不是一项轻松的任务。在当今这个快速发展、瞬息万变的行业中，该任务变得更具挑战性。 ADS 2017 依托 ADS 长期积聚的强大基础和忠诚用户群体而设计，可以帮助现代微波和射频设计人员高效地解决现有挑战和未来新出现的挑战。在一个设计成功或失败仅有一线差距的环境中，ADS 2017 强大而全面的新特性可能就是当今设计人员获得成功的契机。

软件特色

1、完整的原理图设计和布局或电路布局
2、领导电力，电子和电信行业的最新技术
3、具有完整的所需部件类型库，例如晶体管，源极，二极管，传输线和...
4、能够设计各种模拟和数字滤波器
5、S参数和X参数的线性模拟和分析
6、射频系统模拟器（RF）
7、交流和直流直流分析
8、能够使用13个优化工具优化电路性能
9、功率放大器的分析
10、计算和模拟晶体管的工作点
11、可以比较各种参数的输出数据的图形和数字显示
12、能够与史密斯图表一起工作
13、使用谐波平衡和谐分析
14、研究和计算MOSFET或金属氧化物半导体场效应晶体管（MOSFET）色散参数
15、瞬态分析或瞬态分析
16、计算动量或动作大小（动量）

常见问题

一、ads2017软件卸载不了怎么办？
1、打开开始菜单，然后在右侧找到【控制面板】，双击进入
2、在控制面板中，我们找到【添加/删除程序】
3、找到“ARM Developer Suite v1.2”,点击后面的【更改/删除】
4、点击最下方的【Remove】，再点击【Next】。之后，会弹出一个确认信息，我们点击【确定】即可
5、等待卸载完成
6、之后点击运行，然后输入“regedit”,进入注册表，在注册表中，我们找到ADS这个选项，然后删除。具体目录：HKEY_LOCAL_MACHINE-->SOFTWARE-->Microsoft-ADs，点击删除即可
